Tekstin ja geometrian kääriminen lieriöpinnalle
Kääri pintaan -toiminnolla voidaan sijoittaa luonnosgeometriaa lieriömäiselle pinnalle siten, että geometria seuraa pinnan muotoa. Toiminto soveltuu hyvin esimerkiksi tekstien, merkintöjen ja muun geometrian sijoittamiseen sylinterimäisille kappaleille.
Käärinnän avulla voidaan tehdä myös kohotekstejä, kaiverruksia sekä monimutkaisempia lieriöpintaa seuraavia muotoja.
Tekstin lisääminen suoraan lieriöpinnalle
Teksti voidaan luonnostella myös suoraan lieriöpinnalle.
Valitse lieriöpinta ja aloita uusi luonnos pinnalle. Luonnoksessa voidaan käyttää tekstityökalua ja valita esimerkiksi:
-
haluttu teksti
-
fontti
-
tekstin koko
-
tekstin kulma
-
tekstin kaarevuus.
Tekstityökalussa voidaan käyttää järjestelmään asennettuja fontteja.
Suoraan lieriöpinnalle tehty luonnos ei kuitenkaan välttämättä anna haluttua lopputulosta varsinkaan pitkällä tekstillä. Teksti voi venyä tai muodostua myös kappaleen toiselle puolelle tavalla, joka ei vastaa haluttua lopputulosta.
Tällaisessa tilanteessa kannattaa käyttää Kääri pintaan -toimintoa.

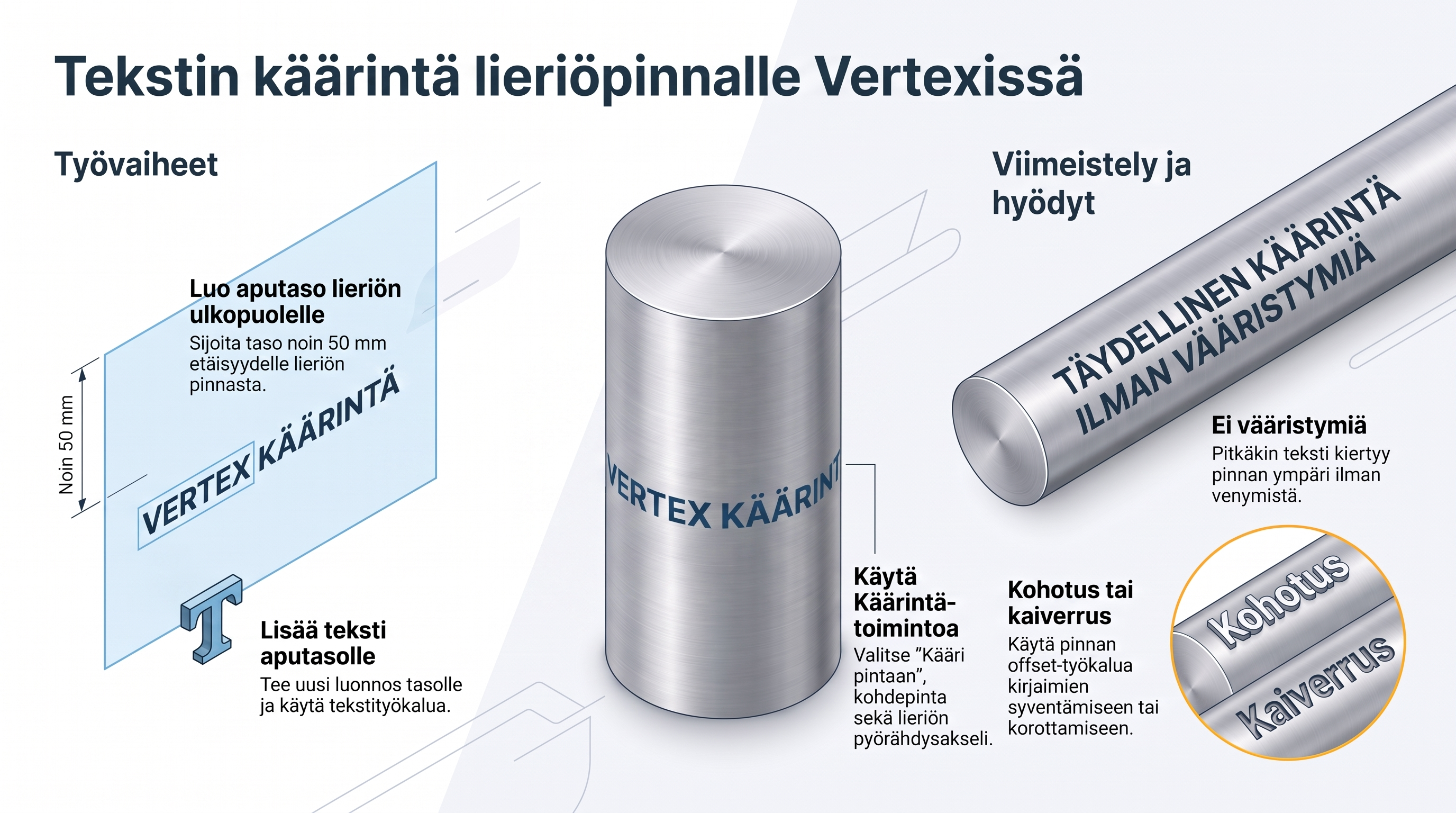

Tekstin kääriminen lieriöpinnalle
Käärintä voidaan tehdä erillisestä tasoluonnoksesta.
1. Tee luonnos
Luo luonnos sopivalle tasolle ja lisää siihen haluttu teksti.
Tarvittaessa voidaan käyttää myös kappaleen ulkopuolelle tehtyä aputasoa. Aputaso voidaan sijoittaa esimerkiksi noin 50 mm lieriöpinnan ulkopuolelle.
Aputason avulla luonnoksen sijaintia voidaan hallita helpommin.
2. Valitse Kääri pintaan
Hyväksy luonnos ja valitse Kääri pintaan -toiminto.
Valitse tämän jälkeen lieriöpinta, jolle luonnos halutaan kääriä.
3. Määritä pyörähdysakseli
Ohjelma pyytää osoittamaan pisteen tai viivan pyörähdysakselin määrittämiseksi.
Lieriömäisessä kappaleessa pyörähdysakseliksi valitaan lieriön keskellä kulkeva akseli.
Kun akseli on määritetty oikein, luonnoksen geometria kääriytyy lieriön pinnalle.
Pitkien tekstien käyttäminen
Käärintä toimii myös silloin, kun teksti ulottuu alkuperäisessä tasoluonnoksessa lieriön näkyvän leveyden ulkopuolelle.
Mitä pidempi teksti on, sitä pidemmälle se jatkuu lieriön ympärille.
Tekstin paikkaa voidaan säätää luonnoksen mitoilla ja ehdoilla ennen käärinnän muodostamista.
Näin teksti voidaan esimerkiksi keskittää haluttuun kohtaan.
Kohotekstin tekeminen
Kun teksti on kääritty lieriöpinnalle, siitä voidaan muodostaa kohoteksti Pinnan offset -toiminnolla.
Valitse käärityn tekstin muodostamat pinnat.
Käynnistä tämän jälkeen Pinnan offset.
Anna positiivinen offset-arvo, esimerkiksi:
1 mm
Tällöin tekstin pinnat siirtyvät ulospäin ja muodostavat kohotekstin.
Kaiverruksen tekeminen
Samalla menetelmällä voidaan tehdä myös kaiverrettu teksti.
Valitse käärityn tekstin pinnat ja käytä Pinnan offset -toimintoa.
Anna offset-arvo kappaleen sisäänpäin, esimerkiksi:
-0,5 mm
Tällöin teksti painuu kappaleen pinnan sisään ja muodostaa kaiverruksen.
Käärintää voidaan käyttää myös muuhun kuin tekstiin
Kääri pintaan -toiminto ei rajoitu tekstin käsittelyyn.
Luonnokseen voidaan tehdä myös tavallista geometriaa, joka kääritään lieriöpinnan ympärille.
Esimerkiksi luonnokseen voidaan tehdä ympyröitä tai muuta geometriaa ja muodostaa niiden avulla lieriön pintaa seuraava rakenne.
Toimintoa voidaan käyttää esimerkiksi leikkaavan työkalun tai muun pinnan ympärille jatkuvan geometrian muodostamiseen.
Eräässä käyttökohteessa luonnokseen tehtiin kaksi ympyrää, minkä jälkeen geometria käärittiin pitkän akselimaisen kappaleen pinnalle. Tämän jälkeen muotoa käsiteltiin Pinnan offset -toiminnolla ja lopuksi viistettiin, jolloin muodostui kappaleen ympärille kiertyvä leikkaava geometria.
Huomioitavaa
Jos käärinnän lopputulos näyttää väärältä, tarkista erityisesti:
-
luonnoksen sijainti
-
käytetty lieriöpinta
-
pyörähdysakselin valinta
-
luonnosgeometrian sijainti suhteessa lieriöön.
Joissakin tapauksissa erillisen aputason käyttäminen lieriön ulkopuolella helpottaa onnistuneen käärinnän muodostamista.
Yhteenveto
Kääri pintaan on käyttökelpoinen toiminto silloin, kun luonnosgeometria halutaan saada seuraamaan lieriömäistä pintaa.
Tyypillisiä käyttökohteita ovat:
-
tekstit lieriömäisillä pinnoilla
-
kohotekstit
-
kaiverretut tekstit
-
merkinnät
-
urat ja muut pintaa seuraavat muodot
-
kappaleen ympärille kiertyvä geometria.
Erityisesti pitkien tekstien sijoittamisessa käärintä antaa hallitumman lopputuloksen kuin tekstin luonnosteleminen suoraan lieriöpinnalle.
