Smart Snap-komponenttien rakentaminen

Video

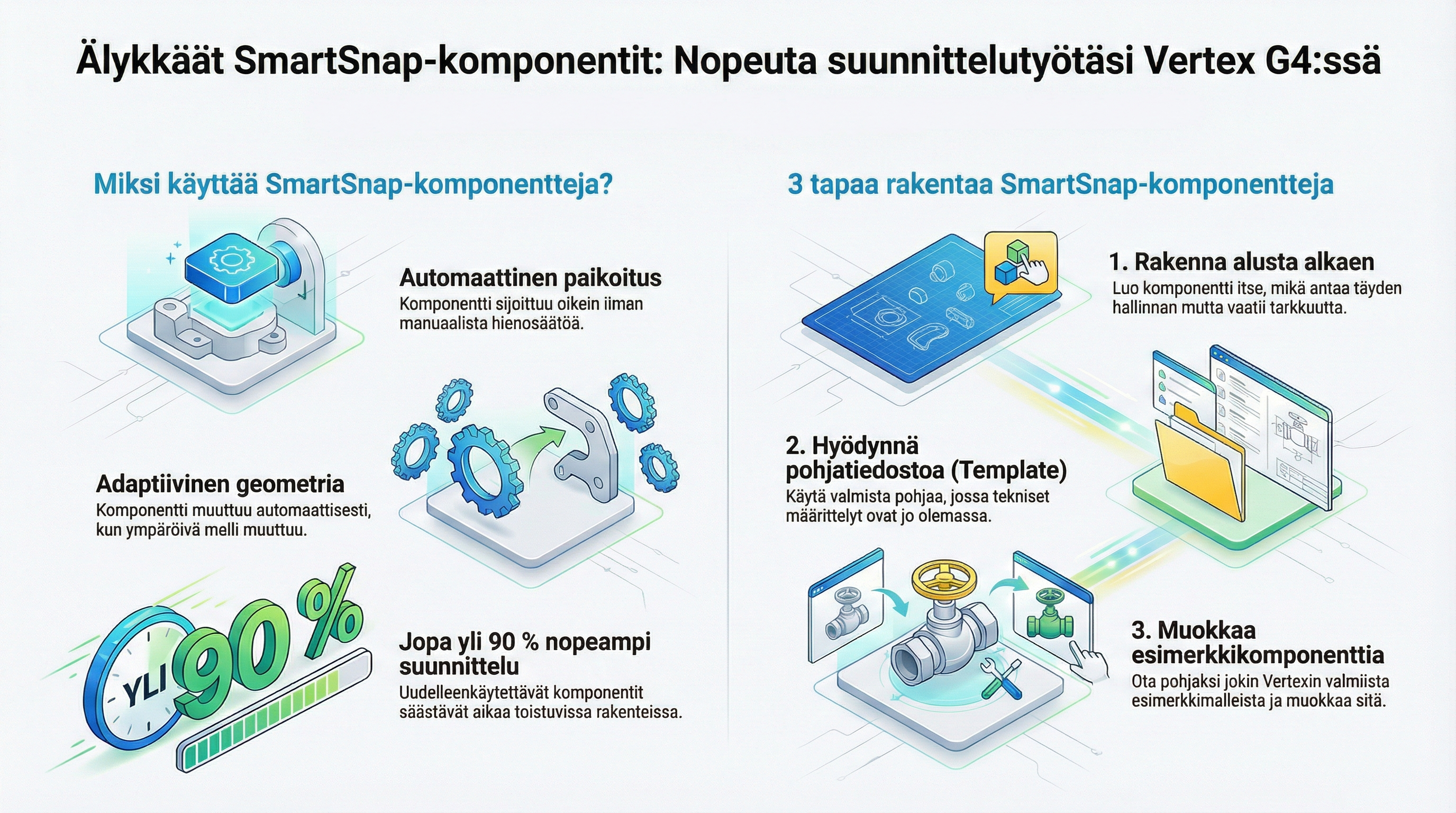

Ohessa artikkelin tekstin pohjalta generoitu yhteenvetovideo.

SmartSnap-komponenttien idea ja käyttötarkoitus

SmartSnap-komponentti on Vertex G4-suunnitteluympäristössä osa tai alikokoonpano, jonka paikka ja muoto määräytyvät ulkoisen geometrian perusteella heti kokoonpanoon lisättäessä. Kun komponentti tuodaan kokoonpanoon, ohjelmisto kysyy käyttäjältä tarvittavat geometriset referenssit (pisteet, viivat tai pinnat) ja asettaa komponentin oikeaan paikkaan sekä muotoilee sen vastaamaan ympäröivää geometriaa.

Tämän ominaisuuden tavoitteena on vähentää manuaalista siirtelyä ja tarkkojen mitoitusten tekemistä, jolloin suunnittelutyö nopeutuu merkittävästi ja virhemahdollisuudet pienenevät.

Miksi käyttää SmartSnap-komponentteja?

SmartSnap-komponenttien suurimmat edut suunnittelussa ovat:

Automatisoitu paikoittaminen

SmartSnap-komponentit määrittelevät sidontaehtoja, jotka sitovat komponentin ulkoiseen geometriaan. Tämän ansiosta komponentin oikea sijainti ei tarvitse erillistä hienosäätöä, vaan se asetetaan paikoilleen ohjelmiston laskemana.

Adaptiivisuus

Komponentin geometria ja paikoitus muuttuvat automaattisesti, jos ympäröivä geometria muuttaa muotoaan tai sijaintiaan. Tämä tekee esimerkiksi profiilirakenteiden, kaiteiden ja portaikkojen mallinnuksesta joustavaa ja tehokasta.

Suunnittelutyön nopeutuminen

Kun perusrakenteet on mallinnettu SmartSnap-komponenteiksi kirjastoon, niitä voidaan käyttää uudelleen erilaisissa kokoonpanoissa ilman erillistä mallinnusta jokaisessa kohteessa. Tämä voi vähentää suunnitteluaikaa jopa yli 90 % toistuvissa rakenneosissa.

Smart Snap komponenttien rakentaminen

Itse ko. komponenttien rakentaminen ei välttämättä vaadi isoja ponnisteluita mallintamisen puolella. Varsinainen haaste näiden kanssa on lähinnä se, että nämä komponentit saadaan toimimaan halutunlaisesti halutuissa sijoituskohteissa. SN-komponentit ovat hyvin tarkkoja siitä miten ja missä järjestyksessä käyttäjä antaa ehdot määrittelyvaiheessa.

Kolme tapaa rakentaa Smart Snap-komponentteja

Aloittaa alusta ja rakentaa koko komponentti itse
Käyttää valmista Template-tiedostoa
Käyttää Vertexin esimerkkikomponentteja pohjana

Rakennustavat askel askeleelta

Aloittaa alusta ja rakentaa koko komponentti itse

Tässä tyylissä siis tehdään koko komponentti alusta alkaen itse, eikä käytetä mitään ennalta määrättyä pohjaa apuna. Riskinä tässä tekniikassa ovat alkuehtojen määrittelyt ja niiden toiminta.

Vaiheet komponentin rakentamisessa

Vaihe1. Pohjakokoonpanon perustaminen

Perusta tyhjä kokoonpano, jossa teet apugeometriaa apuna käyttäen varsinaisen komponentin rakentamiseen

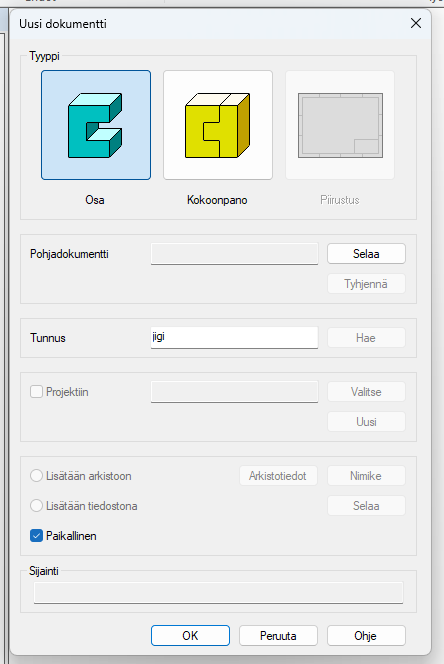

Tee tyhjään kokoonpanoon paikallinen osa, jonka nimeät esim. jigi, skel tai skeleton

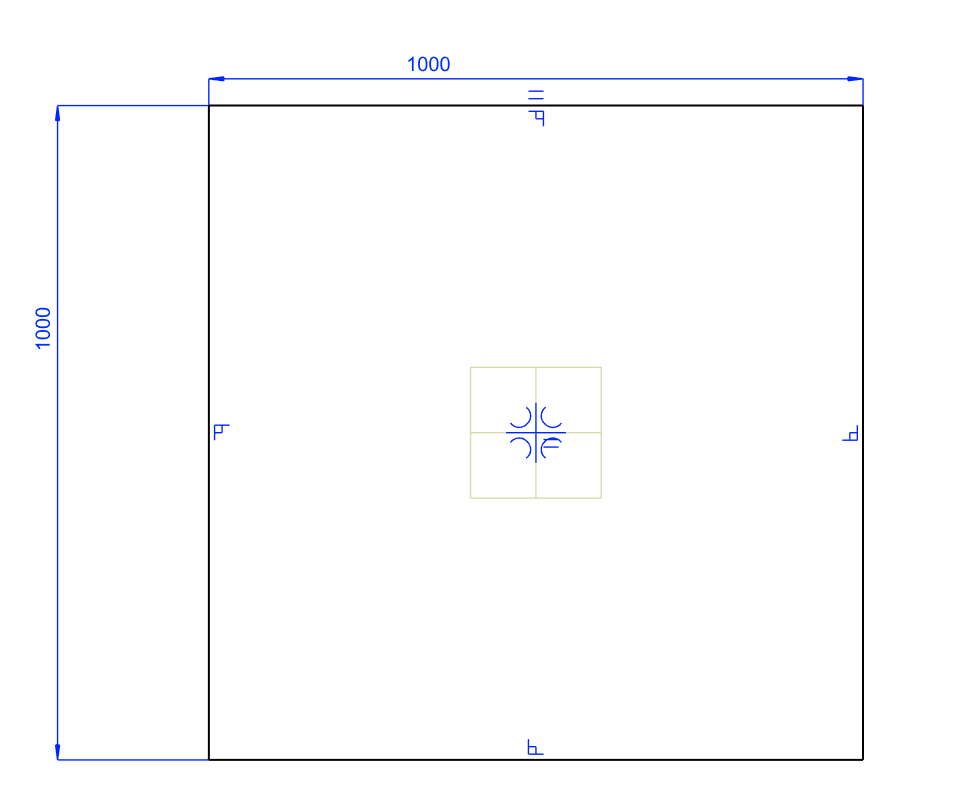

Luonnostele osaan neliö ja mitoita se

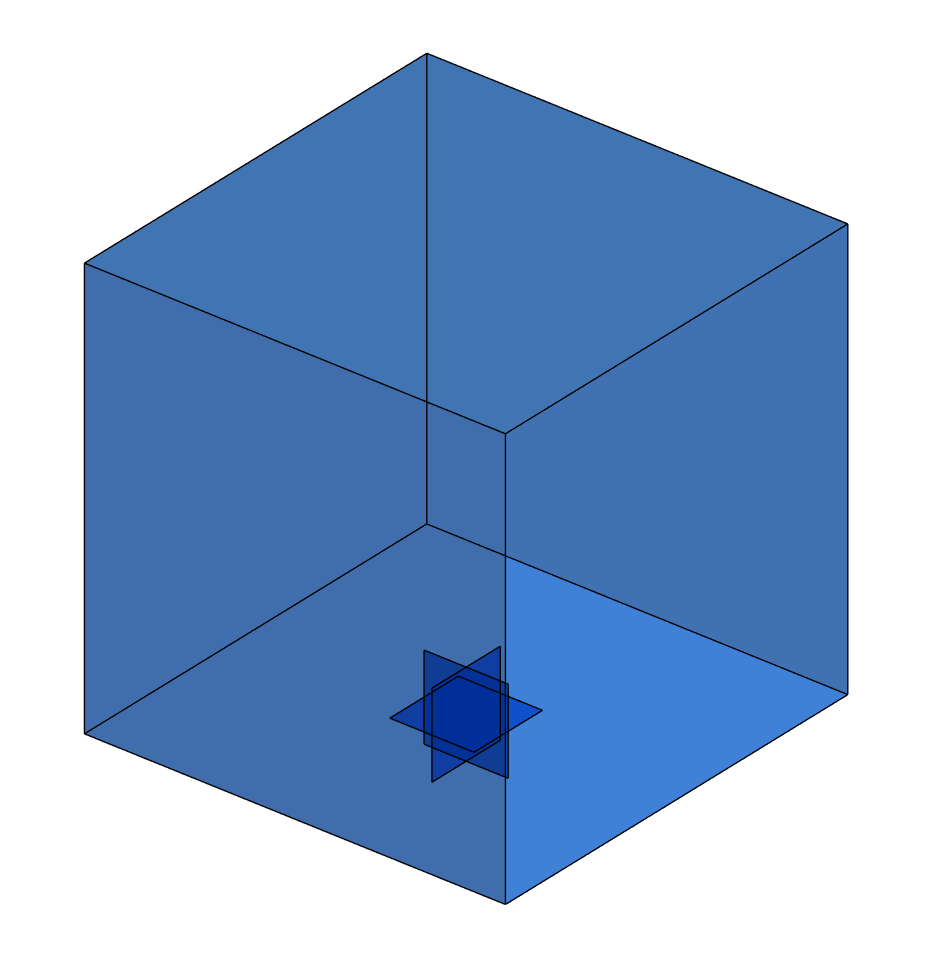

Pursota neliö esim. samalla korkeusmitalla (1000) kuin pituus- ja leveysmitat ovat

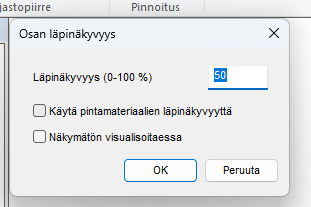

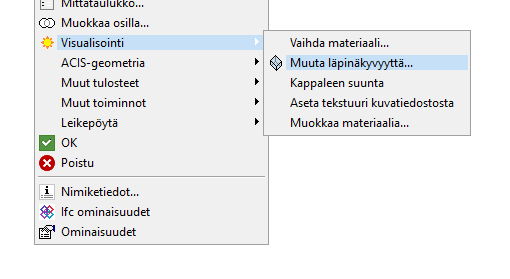

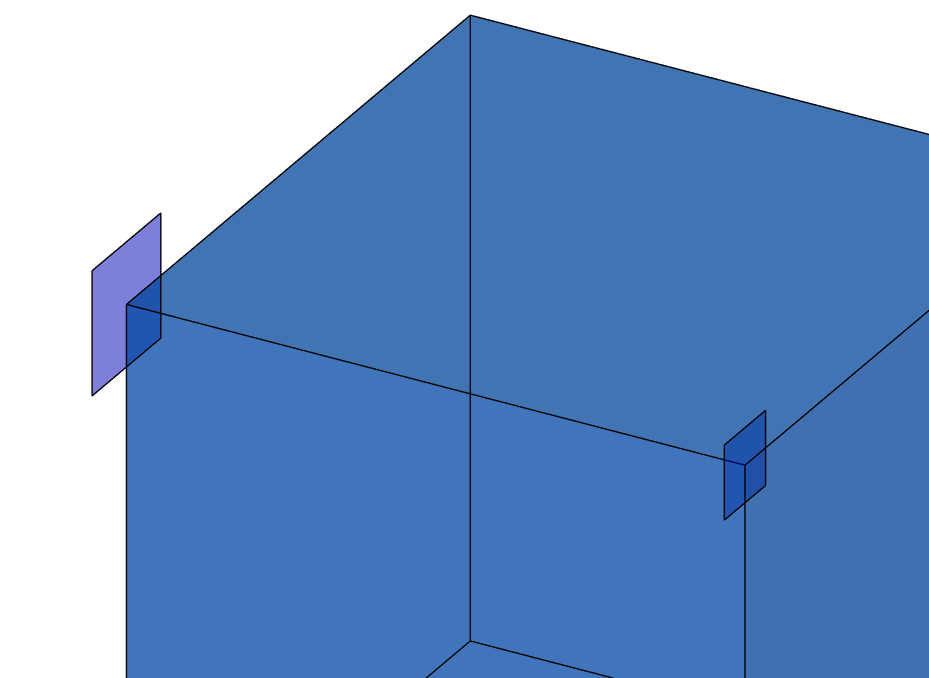

Tee kuutiosta läpinäkyvä (hiiren oikealla työalueen sisällä)

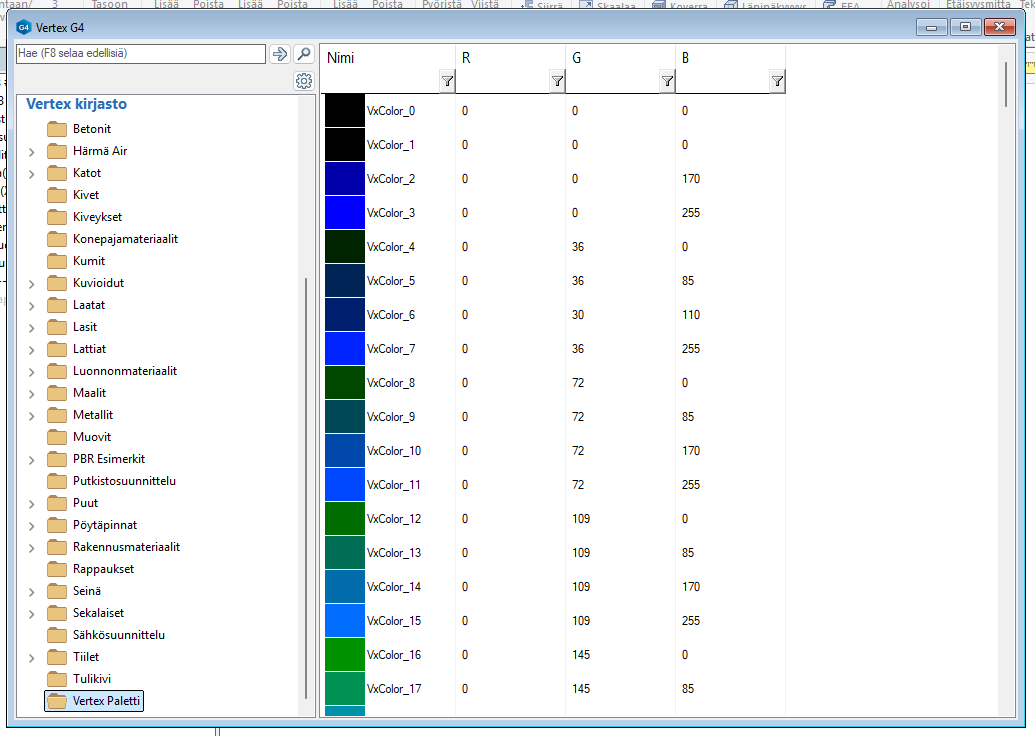

Anna tarvittaessa kuutiolle vielä joku väri “Visualisointi - Vaihda materiaali” ja sieltä “Vertex paletti” esim. VxColor_15

Nyt sinulla on pohjakokoonpano määritelty, jonka päälle voit aloittaa Smart Sanp-komponentin rakentamisen

Vaihe2. Smart Snap-komponentin ehtojen määrittely

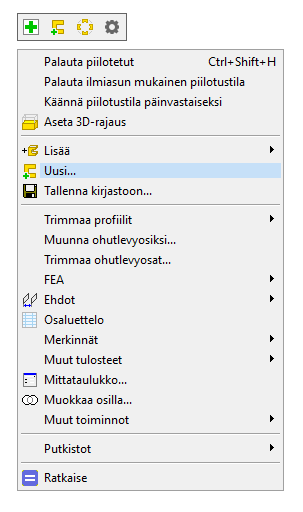

Perusta uusi paikallinen osa tai kokoonpano (hiiren oikea työalueella)

Valitse ylävalikosta “3d-luonnos”

Valitse valikosta murtoviiva- tai viivatyökalu

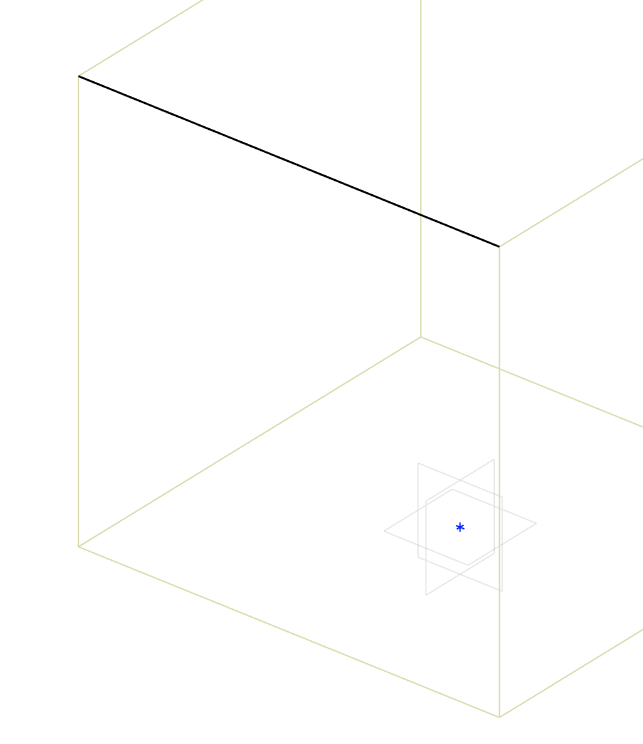

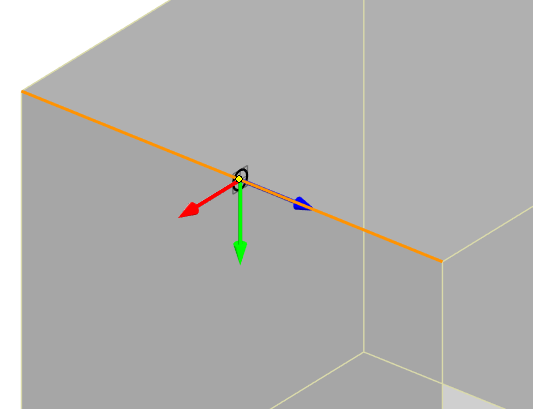

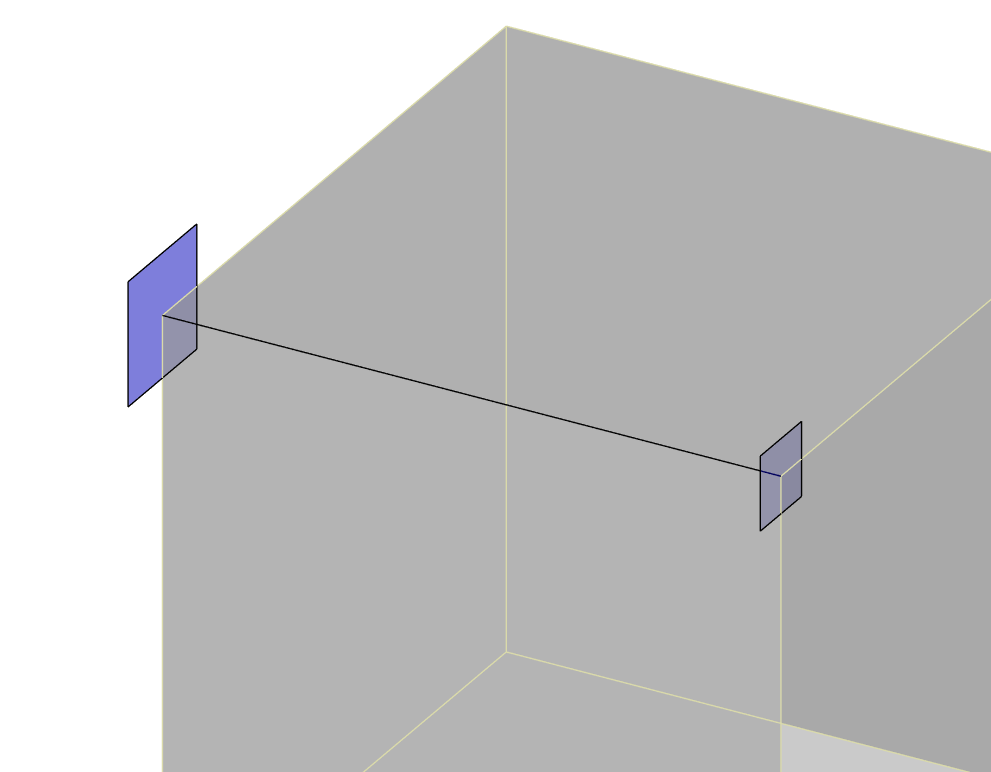

Piirrä nyt 3d-luonnosviiva apugeometrian pintaan esim. yksi viiva kuution nurkasta nurkkaan

HUOM: Tässä vaiheessa määritellään samalla Snap-pisteet, joita kysytään, kun tuodaan valmis Smart Snap-komponentti haluttuun kokoonpanoon. Jos piirrät murtoviivan, jolla on kolme kiinnityspistettä, valmista komponenttia sijoittaessa myös silloin kysytään kolme sijoituspistettä.

Vaihe3: Varsinainen mallinnus

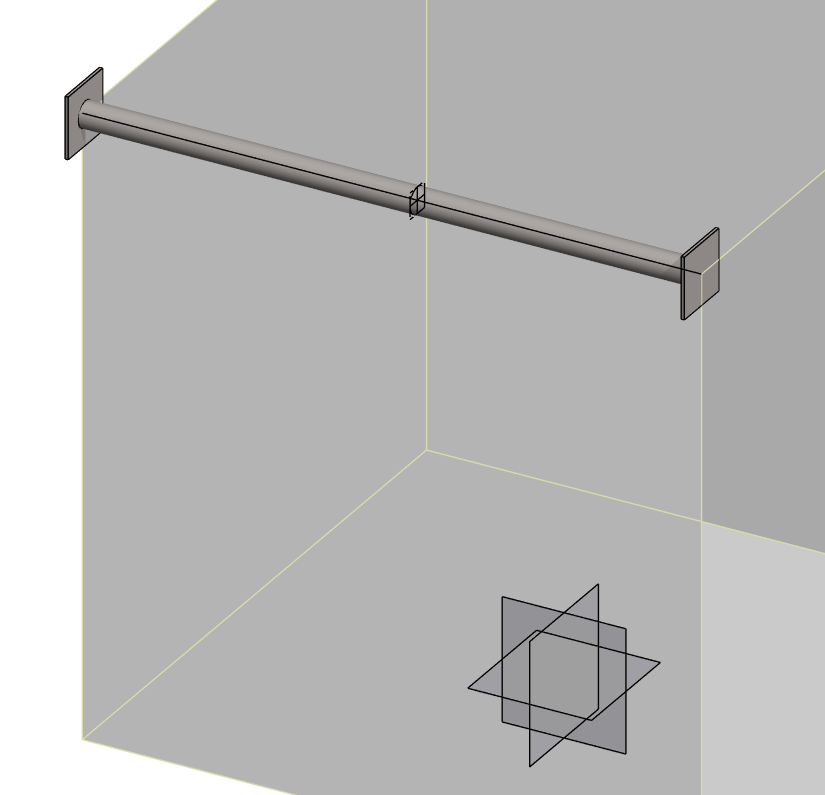

Tämän jälkeen voit alkaa tekemään osalle tai kokoonpanolle varsinaista geometriaa, esim. pursottaa proifiilin 3d-luonnoksen mukaan

Vaihe4: Kirjastoon tallennus

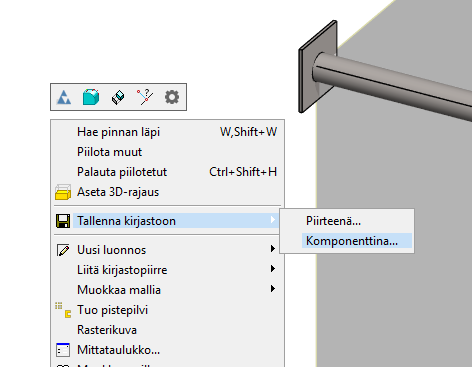

Kun olet saanut varsinaisen mallinnuksen valmiiksi, täytyy sinun tallentaa ko. komponentti kirjastoon. Anna komponentille kuvaava nimi. Komponentti tallentuu käyttäjän omiin komponentteihin

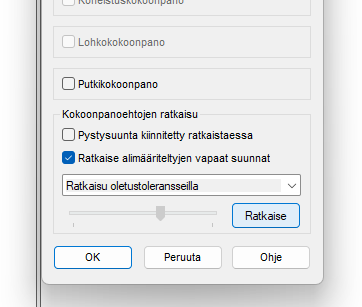

HUOM: Kokoonpanoilla ennen kirjastoon tallentamista ota kokoonpanon ominaisuuksista valinta “pystysuora kiinnitetty ratkaistaessa” pois päältä, mikäli haluat käyttää pystysuoraista pisteiden valintaa.

HUOM2: Vaikka ko valinta on tehty, voi komponentti silti toimia väärin pystysuunnassa. Silloin täytyy komponenttiin määritellä tarkemmin ehdot.

Nyt voit testata komponentin toimintaa samassa kokoonpanossa hakemalla se komponettikirjastosta ja sieltä omista komponenteista

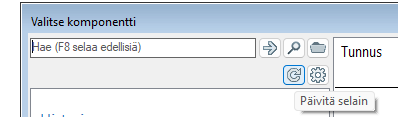

HUOM: Paina “Päivitä selain”-nappulaa, jos komponentti ei näy listalla.

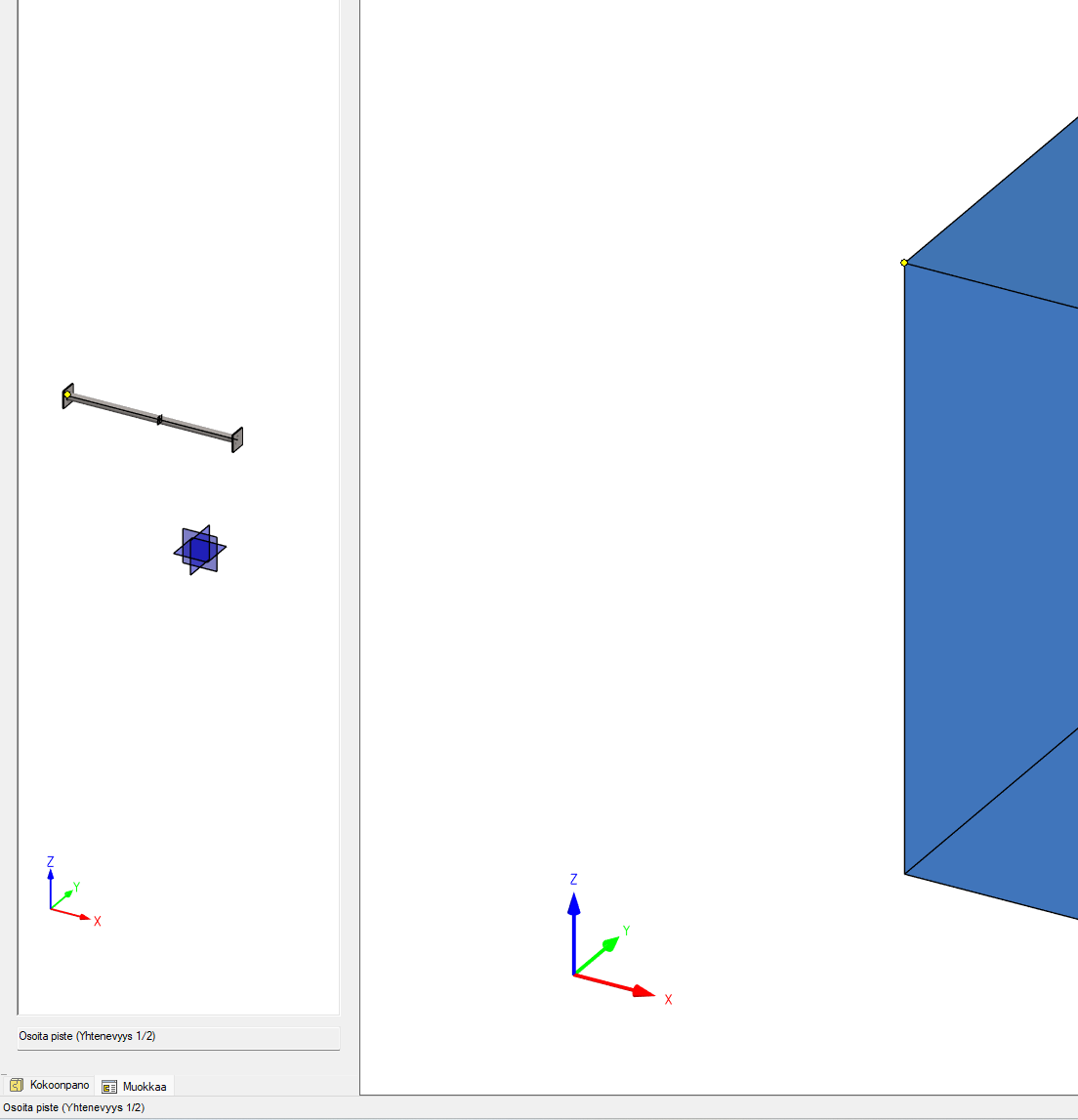

Valitse komponentti ja anna kaksi sijoituspistettä

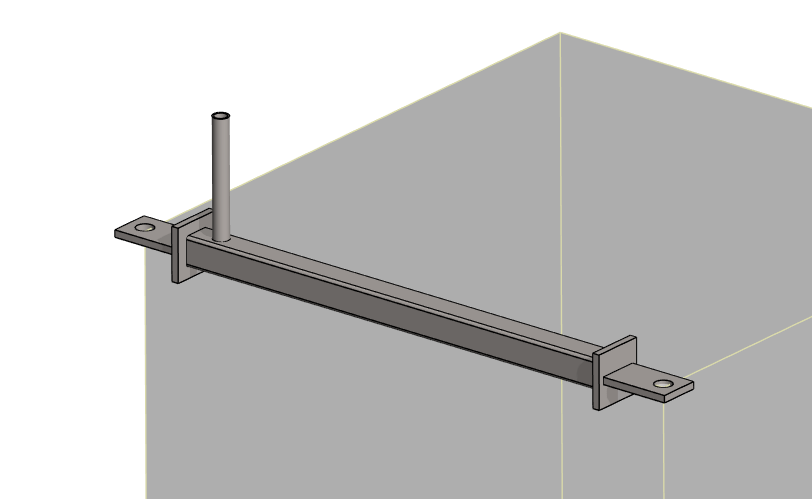

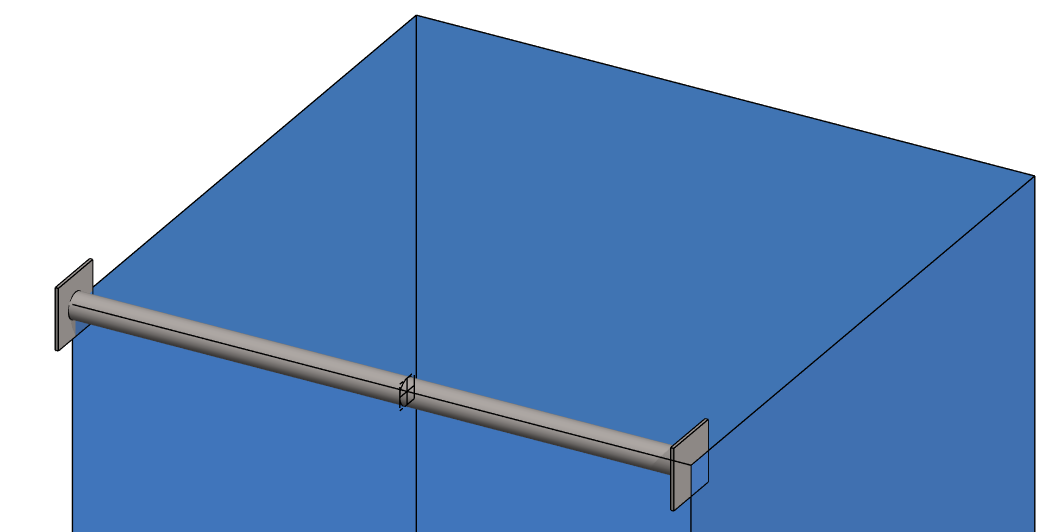

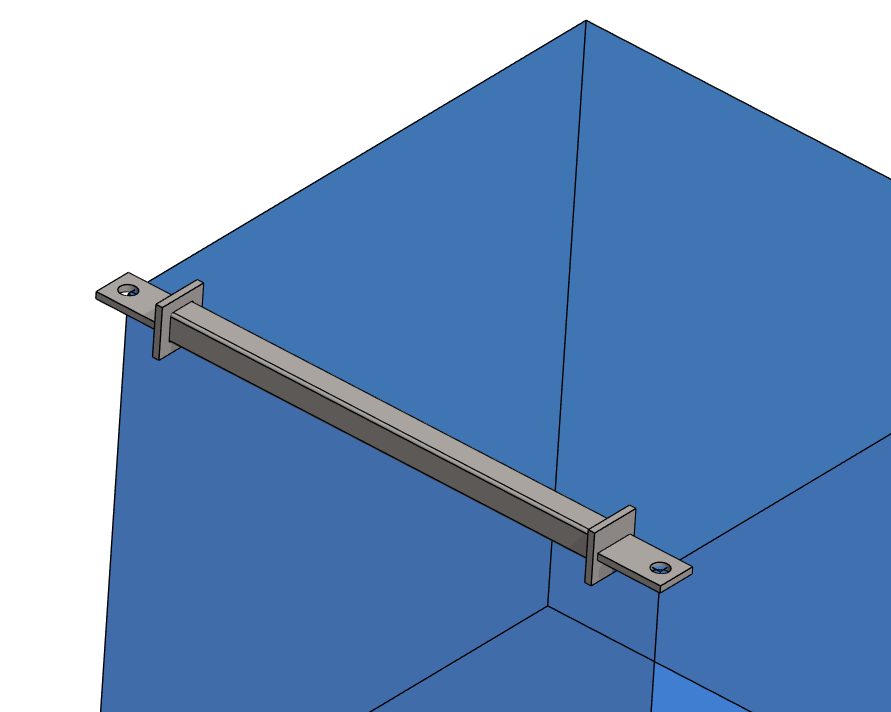

Mikäli määrittely on onnistunut oikein, ohjelma piirtää osan tai kokoonpanon valittujen pisteiden väliin.

HUOM: Voit määrittää mitoille myös muuttujia mittataulukkoa varten, kuten mille tahansa osalle ja kokoonpanoille. Näin tuotaessa Smart Snap komponentti kokoonpanoon, voit samalla myös vaihtaa mallin mittoja taulukon kautta.

Käyttää valmista Template-tiedostoa

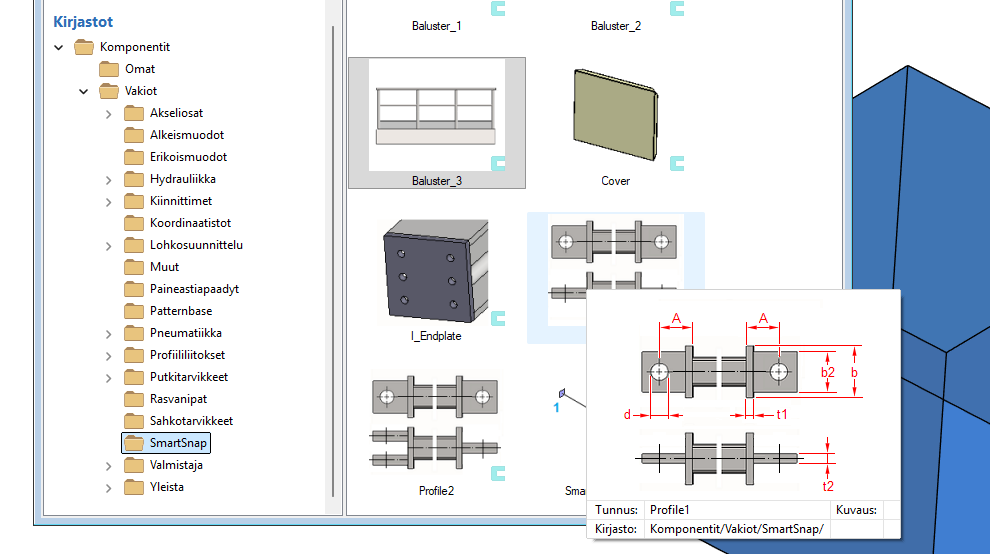

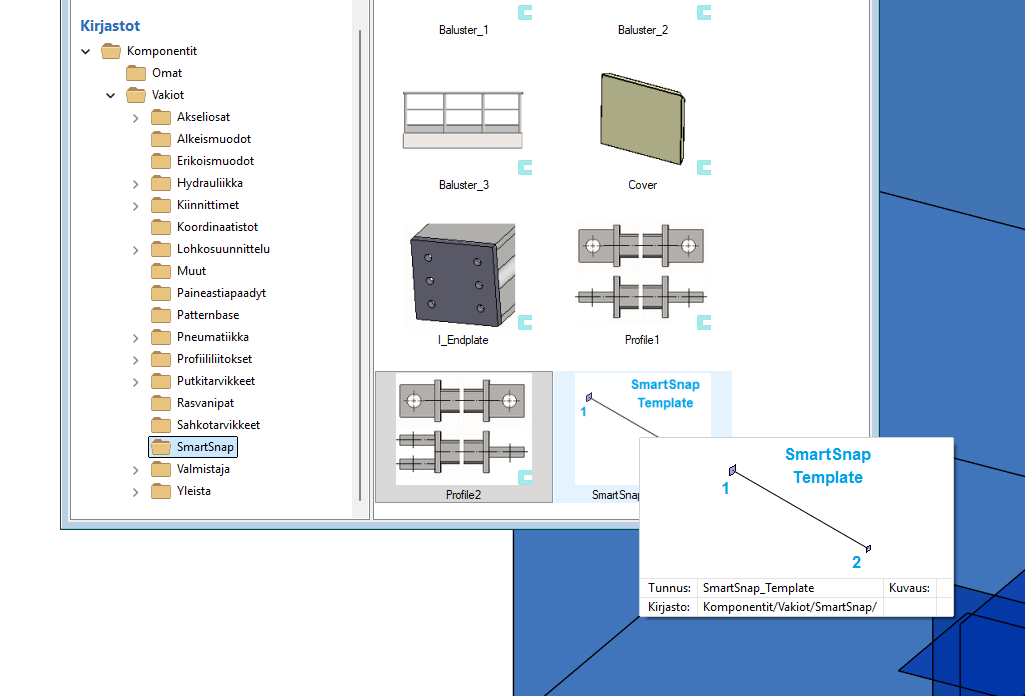

Vertex G4:n komponenttikirjaston mukana tulee Smart Snap-pohjatiedosto, jossa varsinaiset määrittelyt on jo tehty

Vaihe1: Liitä Template-tiedosto pohjakokoonpanoon

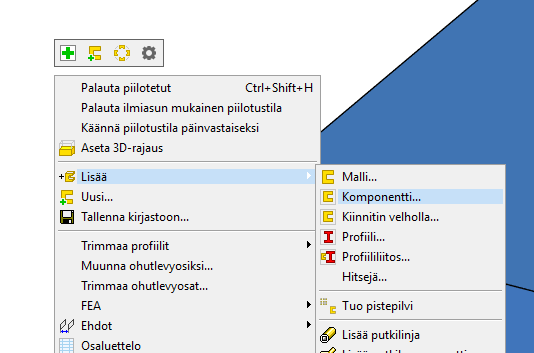

Lisää Smart Snap-template-komponentti kokoonpanoon

Vaihe2: Muokkaa Template-tiedostoa

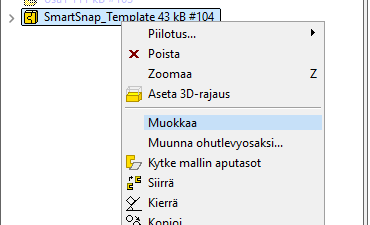

Avaa malli muokattavaksi

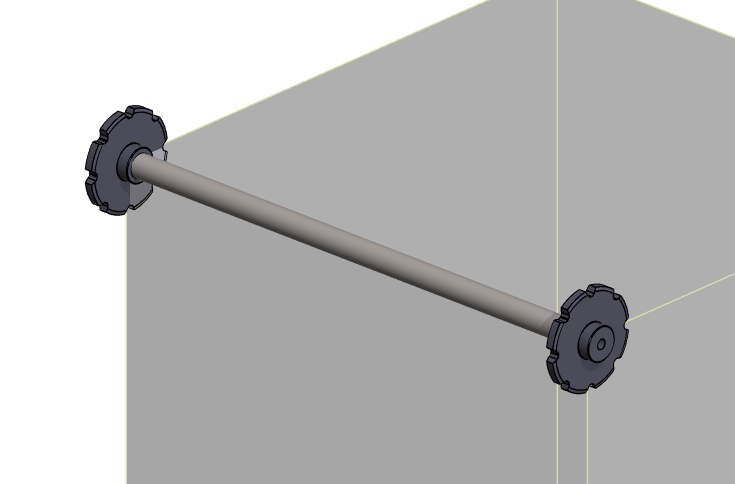

Template on siis kokoonpano, johon on jo määritelty paikallinen apugeometria, jonka päälle voit aloittaa oman mallinnuksesi

Voit tarvittaessa lisätä ohjauskäyriä, aputasoja yms myös tuon skelen sisään, mutta suositeltavaa on, että et muuta skelen alla olevaa 3d-luonnosta. Jossain tilanteessa myös se on suotavaa, mikäli et saa mallia muuten toimimaan halutunlaisesti.
