Alipiirustukset ja niiden käyttö

Video

Alipiirustukset ja niiden käytöstä löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkkiä.

Tämä teksti on generoitu videon litteroinnin perusteella

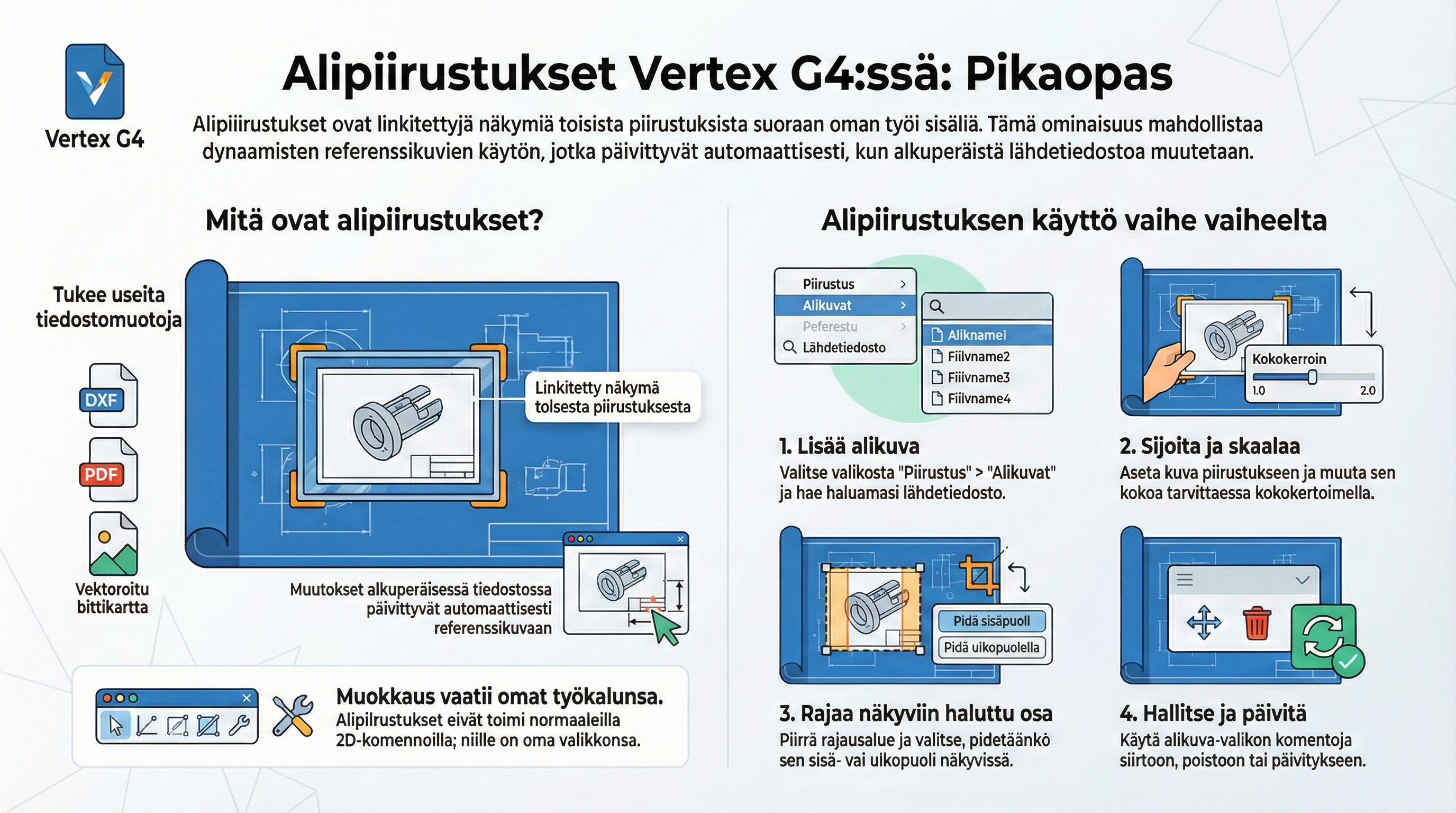

Alipiirustukset Vertex G4:ssä – mitä ne ovat ja mihin niitä käytetään?

Alipiirustus on Vertex G4:n piirustukseen liitettävä linkitetty näkymä toisesta piirustuksesta. Sitä voi ajatella “referenssipiirustuksena”, joka tuodaan taustaksi tai apukuvaksi toiseen piirustukseen ilman, että geometria kopioidaan pysyvästi.

Tyypillisiä käyttökohteita ovat esimerkiksi:

• arkkitehdin pohjapiirustus, johon suunnitellaan omat laite- tai teräsrakenteet

• tehdas- tai layout-piirustus, jota käytetään taustana uusille sijoitteluille

• ulkopuolisesta järjestelmästä tuodut DXF-/PDF-kuvat, joita halutaan hyödyntää omassa suunnittelussa

Alipiirustus päivittyy lähdepiirustuksen mukaan niin kauan kuin linkki säilyy. Alipiirustukset näkyvät kohdepiirustuksessa omalla tyylillään (esimerkiksi sinisenä viivana), ja niitä käsitellään erityisillä alipiirustus-komennoilla – ei tavallisilla 2D-muokkaustoiminnoilla.

Milloin alipiirustusta kannattaa käyttää?

Käytä alipiirustuksia, kun:

• haluat taustakuvan tai referenssin, johon sovitat omaa suunnitelmaa

• haluat, että taustakuva elää mukana, jos alkuperäistä piirustusta muutetaan

• haluat hyödyntää ulkoisia piirustuksia (DXF, vektoroitu PDF/bittikartta) Vertex-ympäristössä

• haluat rajata referenssistä vain tietyn alueen, esim. yhden rapun, hallin tai lohkon

Alipiirustus ei ole tarkoitettu varsinaiseksi muokattavaksi piirustukseksi, vaan taustaksi. Varsinainen mitoitus ja muokkaus tehdään omille piirustuselementeille – alipiirustusta vasten.

Lähtöaineisto: mistä alipiirustuksen voi tehdä?

Alipiirustuksena voi käyttää:

• toista Vertex G4 -piirustusta

• ulkoisesta järjestelmästä tuotua DXF-piirustusta

• PDF- tai bittikarttakuvasta vektoroitua piirustusta, joka on tallennettu omaan piirustukseen

Käytännön suositus:

1. Jos lähde on PDF tai kuva, vektoroi se ensin erillisessä työkalussa.

2. Tuo vektorigrafiikka Vertexiin (esim. DXF:nä) ja tallenna omaksi piirustukseksi.

3. Käytä tätä piirustusta alipiirustuksen lähteenä.

Tällöin mittakaavan ja muokattavuuden hallinta on huomattavasti helpompaa.

Alipiirustuksen lisääminen piirustukseen

1. Avaa kohdepiirustus

   • Se piirustus, johon haluat tuoda referenssikuvan (esim. layout, laitesijoittelu tms.).

2. Avaa alipiirustus-valikko

   • Piirustustilassa valitse valikosta esimerkiksi:
     Piirustusalikuvat → Alipiirustus

   • Valikko voi näkyä omana ryhmänään “Alikuva / Alipiirustus” -otsikon alla.

3. Valitse lähdepiirustus (referenssipiirustus)

   • Avautuvassa ikkunassa voit:

     • kirjoittaa piirustusnumeron tai nimen tekstikenttään, tai

     • selailla esim. Viimeisimmät-listaa ja valita sopivan piirustuksen

   • Esimerkki: valitaan “porrasperiaatekuva”, jota käytetään taustana portas- tai kaide­suunnittelussa.

4. Aseta mittakaava (skaalaus)

   • Alipiirustus tuodaan usein 1:1-mittakaavassa, jos lähde on Vertex- tai DXF-piirustus.

   • Tarvittaessa voit antaa skaalauskertoimen (esim. 0.001 tai 1000), jos lähde on eri yksiköissä tai se on vektoroitu PDF:stä/bittikartasta ja vaatii korjausta.

   • Kokeilemalla löydät oikean kertoimen – mittaamalla tunnetun mitan kohdepiirustuksessa (esim. porrasaskelman korkeus).

5. Sijoita alipiirustus piirustukseen

   • Valitse haluttu sijoituspiste klikkaamalla piirustusta.

   • Alipiirustus ilmestyy kohdepiirustukseen, tyypillisesti sinisin viivoin, erotuksena varsinaisista piirroselementeistä.

Alipiirustuksen rajaaminen (näytetään vain haluttu osa)

Usein koko referenssipiirustusta ei tarvita, vaan vain rajattu alue (esimerkiksi yksi portaikko tai yksi hallialue). Alipiirustusta varten on oma rajauskomento.

1. Valitse alipiirustuksille tarkoitettu rajauskomento

   • Esimerkiksi samasta Piirustusalikuvat / Alipiirustus -valikosta löytyy rajaus-toiminto.

2. Määritä rajausalue

   • Piirrä rajausalue (esim. suorakaide tai monikulmio) alipiirustuksen ympärille sen mukaan, mitä haluat pitää näkyvissä.

3. Valitse, kumpi puoli säilytetään

   • Ohjelma kysyy, rajataanko sisä- vai ulkopuoli pois.

   • Valitse:

     • “Sisäpuoli”, jos haluat säilyttää rajausalueen sisällä olevan osan, tai

     • “Ulkopuoli”, jos haluat säilyttää rajausalueen ulkopuolen.

4. Nyt alipiirustuksesta näkyy vain valittu osa, ja muu on piilotettu.

   • Tarvittaessa rajauksen voi myöhemmin muuttaa samalla toiminnolla.

Alipiirustuksen käsittely: siirto, päivitys, poisto ja linkin katkaisu

Alipiirustuksia ei muokata tavallisilla 2D-piirustuksen komennoilla, vaan niille on omat toimintonsa samassa valikossa.

Tyypilliset komennot:

1. Siirrä alipiirustus

   • Käytetään, kun halutaan siirtää koko referenssikuvaa uuteen paikkaan.

   • Valitse Siirrä alipiirustus, osoita alipiirustus ja anna uusi paikka.

2. Päivitä alipiirustus

   • Jos lähdepiirustusta on muutettu (esimerkiksi arkkitehti on päivittänyt pohjakuvan), alipiirustus ei välttämättä päivity automaattisesti.

   • Valitse Päivitä alipiirustus → ohjelma hakee viimeisimmän version lähdepiirustuksesta ja päivittää näkymän.

3. Poista alipiirustus

   • Poistaa linkin ja alipiirustuksen näkymästä kohdepiirustuksessa.

   • Sopii tilanteisiin, joissa referenssikuvaa ei enää tarvita.

4. Katkaise linkki (muunna “tyhmäksi viivaksi”)

   • Tällä komennolla alipiirustus muutetaan tavalliseksi viivapiirustukseksi, joka ei ole enää linkissä alkuperäiseen piirustukseen.

   • Tämän jälkeen geometriaa voi muokata normaaleilla 2D-komennoilla, mutta:

     • muutokset eivät enää seuraa lähdepiirustuksen päivityksiä

     • yhteys alkuperäiseen referenssiin katkeaa pysyvästi

Vinkkejä ja huomioita alipiirustusten käytössä

• Käytä alipiirustusta taustana, älä “pääpiirustuksena”

  • Mitoita ja mallinna omat osasi ja rakenteesi omilla piirustuselementeillä.

  • Alipiirustus toimii taustareferenssinä: esimerkiksi “näin portaat kulkevat”, “tässä seinälinjat menevät”, “tähän kohtaan tulee laitteisto”.

• Pidä mittakaava hallinnassa

  • Varsinkin PDF:stä tai kuvasta vektoroidut piirustukset voivat vaatia skaalauskertoimen hienosäätöä.

  • Käytä tunnettua mitoituspistettä (esim. askelväli, oviaukko, moduulimitta) mittakaavan tarkistamiseen.

• Pidä lähdepiirustus tallessa ja samassa projektikokonaisuudessa

  • Jos lähdepiirustuksen nimeä tai sijaintia muutetaan, alipiirustuslinkki voi katketa.

  • On hyvä käytäntö säilyttää referenssipiirustukset samassa projektissa tai selkeästi dokumentoituna.

• Väri ja tyyli

  • Alipiirustus näkyy oletuksena erottuvalla värillä (esim. sininen), jotta sen erottaa helposti varsinaisista piirustuselementeistä.

  • Tarvittaessa väriä ja viivatyylejä voidaan muuttaa yrityksen piirustustandardin mukaisiksi.

Yhteenveto

Alipiirustukset tarjoavat tehokkaan tavan tuoda toisen piirustuksen näkymä toisen piirustuksen taustalle Vertex G4:ssä. Niiden avulla:

• hyödynnät arkkitehti- tai layout-piirustuksia ilman turhaa kopiointia

• pidät referenssikuvat ajan tasalla Päivitä alipiirustus -toiminnolla

• rajaat näkyviin vain tarvittavan alueen

• voit tarvittaessa irrottaa linkin ja muokata geometriaa.
