Portaan teräsaskelman mallinnus ohutlevystä

Portaan teräsaskelman mallinnuksesta ohutlevystä löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkkiä.

Portaan teräsaskelman mallinnus ohutlevystä

Portaan teräsaskelman mallinnus ohutlevystä

Tämän artikkelin avulla mallinnat portaan yksittäisen teräsaskelman (”peltiaskelman”) Vertex G4:ssä ohutlevy-työkaluilla alusta loppuun: perusgeometria → ohutlevyksi → taivutukset → levitys → piirustus ja DXF-vientiin. Ohje on kirjoitettu selkeästi ”klikkaa tästä” -tasolla ja sisältää myös vinkit muuttujille (parametrisointi) sekä tavallisimmat virheet ja niiden korjaukset.

Tämä teksti on generoitu videon litteroinnin perusteella

1) Lähtöasetukset

1. Uusi osa → nimeä esim. ASKELMA_ohutlevy.

2. Yksiköt & pyöristys: millimetrit, mallinnuspyöristys 0.1–0.5 mm tarpeen mukaan.

3. Materiaalitieto (suositus): S235/S355, paksuus esim. 3.0 mm tai 4.0 mm – määritellään ohutlevyksi-muunnoksessa.

2) Perusaihio luonnoksella

1. Avaa Etunäkymälle luonnos.

2. Piirrä suorakulmio askelman tasomittojen mukaan:

   • Leveys (W) = portaan vapaa askelman leveys (esim. 800–1200).

   • Syvyys (D) = etenemä (esim. 250–300).

3. Vahvista luonnos ja luo paksuus (pursotus/extrude) vain luonnoksen paksuudella 0 mm (tasomainen profiili) → muunnat sen heti ohutlevyksi seuraavassa vaiheessa.

Vinkki: Jos teet parametriseksi, lisää heti muuttujat W ja D luonnokseen ja sidot mitat näihin.

3) Muunna ohutlevyksi (”Ohutlevyksi”)

1. Ohutlevyksi → valitse luonnoslevyn pinta.

2. Levyn paksuus: aseta materiaalin paksuus (esim. 3.0 mm).

3. Taivutussäde: yleensä = materiaalin paksuus tai valmistajan taulukon mukaan.

4. Venymän laskenta: käytä perus-K-kerrointa (tyypillisesti 0.40 ± 0.1) tai yrityksen särmäystaulukkoa.

   • Jos käytät taulukkoa, varmista että sama taulukko on käytössä sekä mallissa että DXF/levityksessä, jotta mitat pitävät paikkansa.

Tyypillinen tukipyyntö johtuu siitä, että mallissa on ”outo venymäkaava” → palaa perus-K:hon tai yrityksen hyväksyttyyn taulukkoon.

4) Taivutukset (sivukäänteet ja etureunan nokka)

Tee askelman jäykistykset taivutuksilla. Nykyversioissa nopein tapa on valita levyn pinta ja lisätä taivutukset kerralla.

1. Valitse pinta → Lisää taivutus.

2. Valitse reunat (Ctrl monivalinta), joihin haluat käännöt:

   • Sivukäännöt: esim. 25–40 mm ylös.

   • Etureunan nokka: esim. 20–30 mm alas/ylös vaatimuksen mukaan.

3. Suunta: tarkista pieni vihreä nuoli (käännön suunta). Vaihda suunta tarvittaessa.

4. Kulma: 90°.

5. Reliefit: kulmiin pyöristys tai suorakaidereliefi (1–2 × paksuus) → estää repeämän ja levityksen epäonnistumisen.

Vinkki: Jos teet useita käänteitä, voit lisätä ne samassa komennossa. Se on nopeampaa kuin reuna kerrallaan.

5) Liuku-/kitkakuviot ja kiinnitysreiät

Usein askelmassa on liukuestokuvio tai rei’itys sekä pultinreiät sivukappaleisiin.

1. Luonnos askelman yläpinnalle.

2. Kuviointi:

   • Tee yksi reikä tai rako (slot) → Toista (matriisi) X×Y ja anna jako-mitat.

   • Pidä vähintään pultinreiän reunaetäisyys ≥ 1.5×paksuus (valmistajan ohje).

3. Kiinnitysreiät sivukäänteisiin (esim. Ø10–Ø14 pultille): luonnos reunan tasoon → reikäominaisuus.

4. Lopuksi päivitä levitys (ks. kohta 6), että reiät näkyvät oikein tasokuvassa.

Huom: Jos rei’itys menee liian lähelle taivutusviivaa ilman reliefiä, levitys voi epäonnistua.

6) Levitys (Flat pattern)

1. Levitys / Tasomalli → luo flat pattern.

2. Tarkista:

   • Taivutusten suunnat (nuolet) ja kulmat.

   • Reliefit näkyvät, eikä itseleikkausta synny.

3. Jos levitys epäonnistuu: katso luku 11) Yleisimmät virheet.

7) Piirustus (askelma + levitys)

1. Luo Uusi piirustus → aseta mittakaava (esim. 1:5 tai 1:2 osasta riippuen).

2. Pääkuva askelmasta ja tasomalli-näkymä (levitys) omana näkymänään.

3. Näytä taivutusviivat, nuolisuunnat ja kulmat levitysnäkymässä, jos tarvitaan valmistukseen.

4. Lisää päämitat (W, D, käänteiden korkeudet), rei’ityskaavat ja materiaalitiedot + paksuus.

5. Otsikkotauluun: osa- ja projektitiedot, revisio.

8) DXF-vienti laserille/särmäykselle

1. Avaa Tasomalli (flat pattern) aktiiviseksi.

2. Tiedosto → Tallenna toiseen formaattiin → DXF.

3. Versio: Autocad 2007 (yleisesti yhteensopivin).

4. Tasot: jos käytössä on yrityksen layer-määritys, varmista että leikkaus, kaiverrus, taivutusviivat menevät oikeille tasoille.

5. Tallenna työpöydälle tai projektikansioon → toimita CAMille.

9) Parametrisointi (muuttujat & perhe)

Kun askelmat ovat eri kokoisia, muuttujat nopeuttavat työtä:

• Luo muuttujat: W (leveys), D (syvyys), H_side (sivukäännön korkeus), H_nose (eturäysteen korkeus), t (paksuus), R (säde), pitchX/pitchY (rei’ityksen jaot).

• Sido luonnosten mitat ja taivutuskorkeudet näihin muuttujiin.

• Tee kokoonpanoon tarvittaessa perhe/konfiguraatiot, joilla viet yhden askelman nopeasti eri mittoihin – piirustus ja DXF päivittyvät perään.

10) Dokumentointi ja PDM/Flow

• Nimeä tiedostot johdonmukaisesti: ASKELMA_WxD_t-…

• Tallenna mallin ominaisuuksiin materiaalit, paksuus, pintakäsittely.

• Tallenna Vertex Flow’hun (jos käytössä) → revisionhallinta ja DXF-liitteet samaan korttiin.

11) Yleisimmät virheet & ratkaisut

12) Nopeusvinkit

• Valitse pinta → Lisää taivutukset kerralla (nopeampi kuin reuna kerrallaan).

• Tee reiästä/slotista malli ja käytä matriisia (helppo muuttaa jakoja).

• Pidä perus-K oletuksena; siirry taulukkoon vain kun valmistaja edellyttää.

• Tee yhden askelman vienti ensin valmiiksi → kopioi ja päivitä vain muuttujat seuraaviin kokoihin.

13) Tarkistuslista ennen vientiä

• Materiaali ja paksuus oikein

• Taivutussäde ja K/venymä yrityksen mukaiset

• Reliefit kaikissa kohtaa, joissa käännökset kohtaavat

• Levitys onnistuu, ei varoituksia

• Piirustus: päämitat, rei’itys, materiaali, paksuus, revisio

• DXF tasot/versio oikeat

Yhteenveto

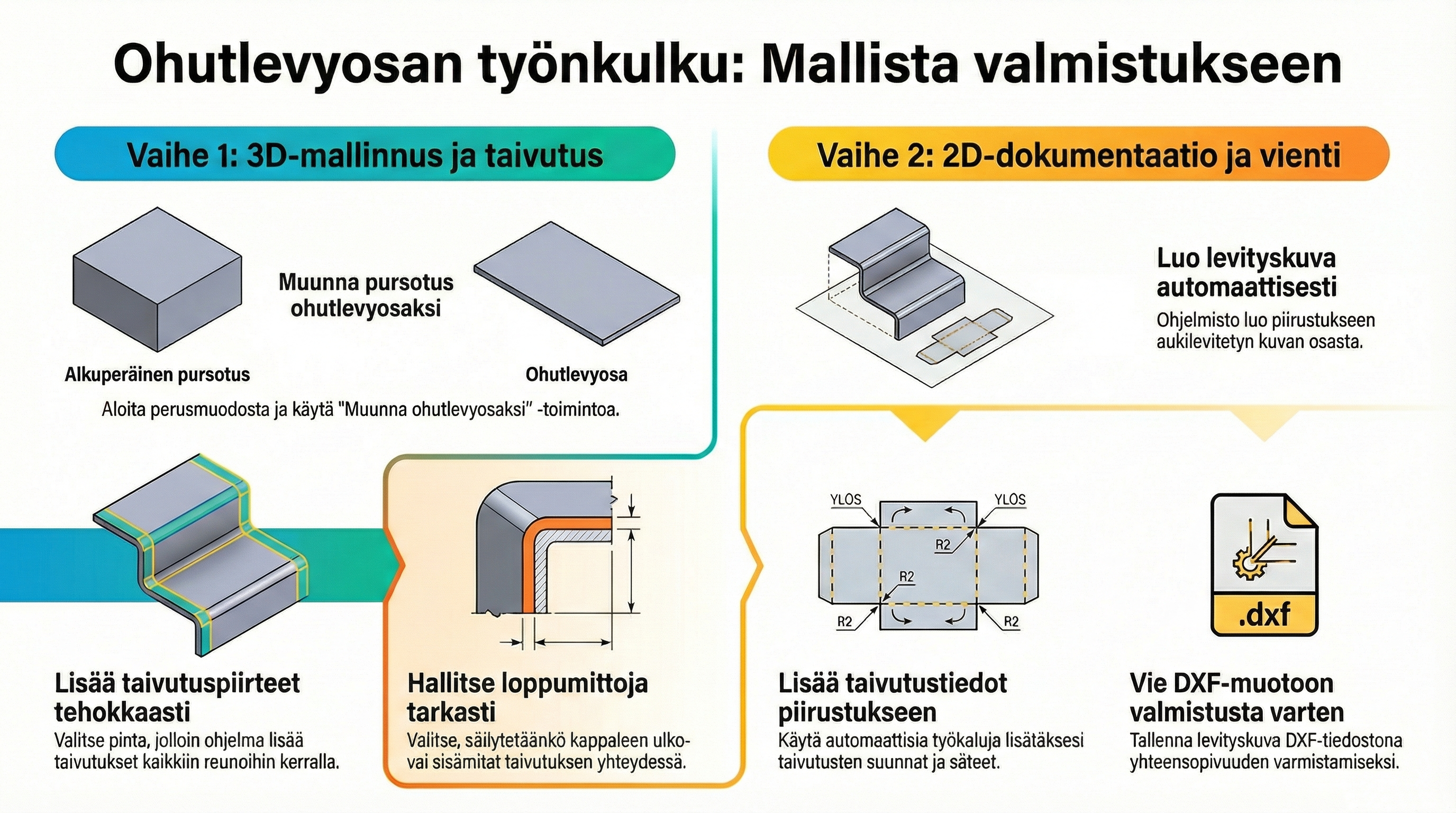

Työvaiheet ovat: perusaihio → ohutlevyksi → taivutukset → rei’itys → levitys → piirustus → DXF. Kun pidät K-kertoimen/taulukon ja reliefit kurissa sekä parametrisoit leveyden/syvyyden, yksi askelma on nopea viedä tuotantoon – ja muut mitat syntyvät samoilla asetuksilla sekunneissa.
