Osaleikkaus – miten se tehdään piirustuksessa
Tämä teksti on generoitu videon litteroinnin perusteella
Mitä osaleikkaus on?
Osaleikkaus näyttää valitusta kohdasta osan sisäiset muodot vain rajatulta alueelta (esim. ympyrän, suorakaiteen tai muun rajauksen sisältä), rikkomatta koko näkymää. Se on nopea tapa kurkistaa rakenteen sisään esimerkiksi laakeripesän, kanavan tai taskun alueelta.
Ennen kuin aloitat
Aktivoi haluttu projektio / näkymä (klikkaa näkymää, jotta sen kehys on aktiivinen).
Varmista, että tarvittavat tasot ovat näkyvissä (piilotasot pois päältä, jos niissä on leikattavia viivoja).
Virkistä näkymä tarvittaessa (F5), jos epäilet, että näkymään on jäänyt vanhaa grafiikkaa.

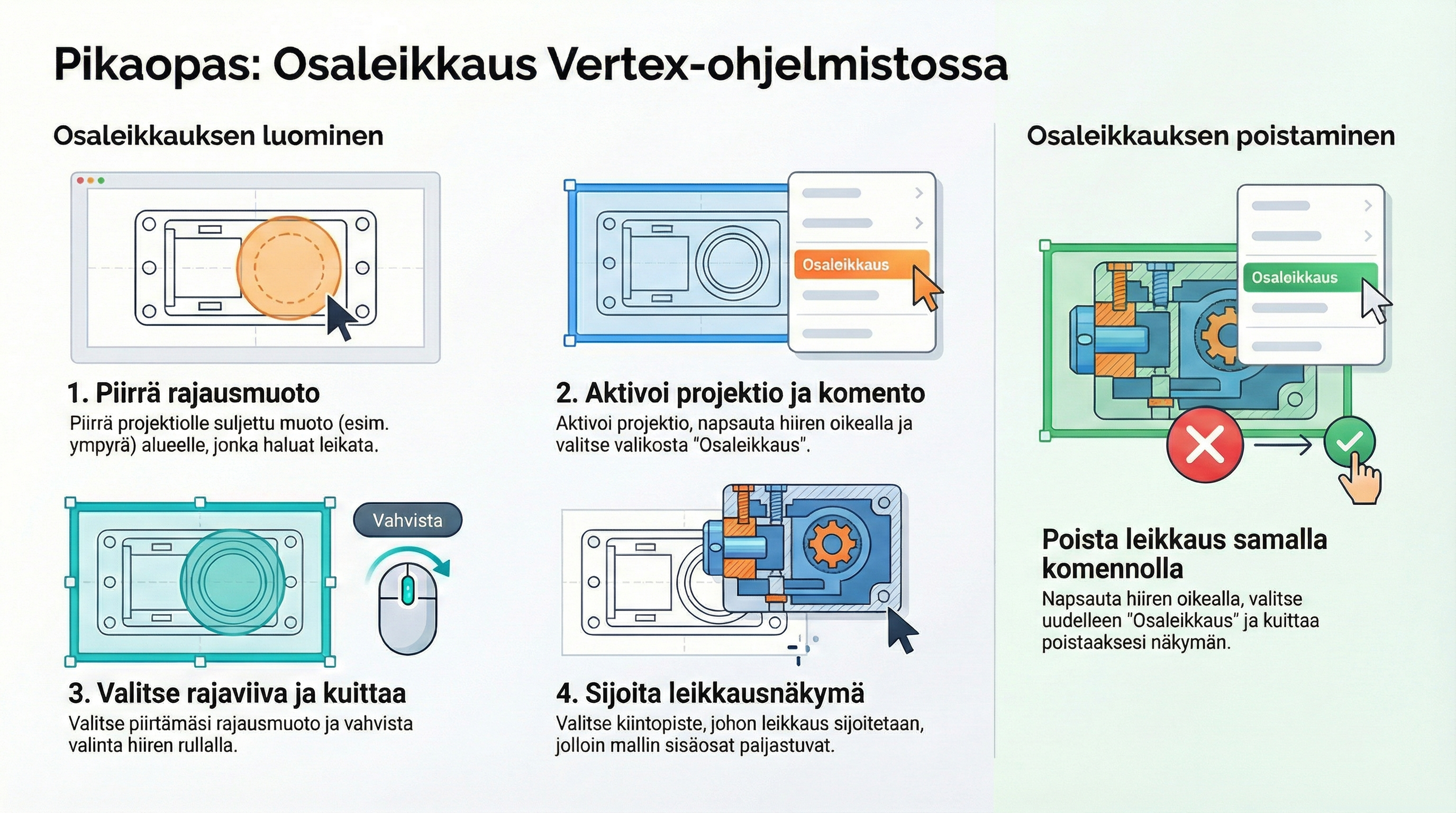

Osaleikkauksen tekeminen – vaihe vaiheelta
Piirrä rajaus
Piirrä näkymään rajaus, jonka sisältä haluat näyttää leikkauksen (esim. ympyrä on usein nopea ja selkeä).
Vinkki: rajauksen ei tarvitse olla mitoitettu muoto; tärkeintä on, että se ympäröi kiinnostavan kohdan.
Käynnistä osaleikkaus
Avaa näkymän kontekstivalikko (hiiren oikea) ja valitse Osaleikkaus.
Valitse rajaviiva
Komento pyytää rajaviivaa: klikkaa juuri piirtämäsi rajauksen viivaa (ympyrä/suorakaide/monikulmio).
Hyväksy valinta (Enter / kuittaa), kun korostus on oikein.
Tarkista tulos
Näkymään muodostuu osaleikkaus rajauksen sisälle. Nyt näet selkeästi valitun alueen sisämuodot.
Osaleikkauksen poistaminen
Avaa kontekstivalikko osaleikkausalueen päältä (hiiren oikea).
Valitse Osaleikkaus → Valitse rajaviiva ja klikkaa leikkauksen rajaviivaa.
Kuittaa (Enter) – osaleikkaus poistuu.
Jos et näe poistovalintaa heti: palaa leikkauksen rajauksen viivalle ja toista valinta rauhallisella klikkauksella.
Hyödylliset vinkit
Mini-työkalupalkki: Kun valitset viivoja, näytön lähelle ilmestyvä pikatyökalu auttaa mm. keskiviivojen näyttämisessä/piilottamisessa. Nopea hiiren liike voi piilottaa palkin – liiku rauhallisesti, jos haluat sen näkyviin.
Tasot kuntoon: Jos näkymään jää “haamuviivoja” tai materiaalia kertyy “kahteen kertaan”, tarkista tasot (piilotetut tasot pois päältä) ja päivitä näkymä (F5).
Rajauksen koko: Saat siistin lopputuloksen, kun rajaus on hieman kiinnostavaa aluetta suurempi – näin leikkaus ei leikkaa “liian tiukasti” reunoja.
Useampi osaleikkaus: Voit tehdä saman näkymän sisään useita osaleikkauksia – käytä erillisiä rajauksia ja toista komento.
Muokkaaminen: Jos haluat muuttaa aluetta, poista osaleikkaus ja tee se uudelleen uudella rajauksella (nopein tapa varmistaa puhdas lopputulos).
Pikatarkistuslista (kun jokin ei toimi)
Onko oikea näkymä aktiivinen ennen komennon käynnistystä?
Klikkasitko varmasti rajaviivaa (etkä täyttöä tai toista objektia)?
Ovatko tasot oikein näkyvissä/piilossa?
Kokeilitko F5 (virkistys), jos näyttö tuntuu jäävän “jumiin”?
Poistitko vanhan osaleikkauksen ennen uuden tekoa?
Yhteenveto
Osaleikkaus syntyy kolmella askeleella: piirrä rajaus → Osaleikkaus → valitse rajaviiva ja kuittaa. Poistaminen tapahtuu samalla logiikalla rajaviivaa klikkaamalla. Kun pidät näkymän aktiivisena, tasot siistinä ja käytät F5-päivitystä tarvittaessa, osaleikkaus on nopea ja luotettava työkalu sisämuotojen näyttämiseen.
