Kissan kopin mallinnus

Video

Kissan kopin mallinnukselle löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkkiä.

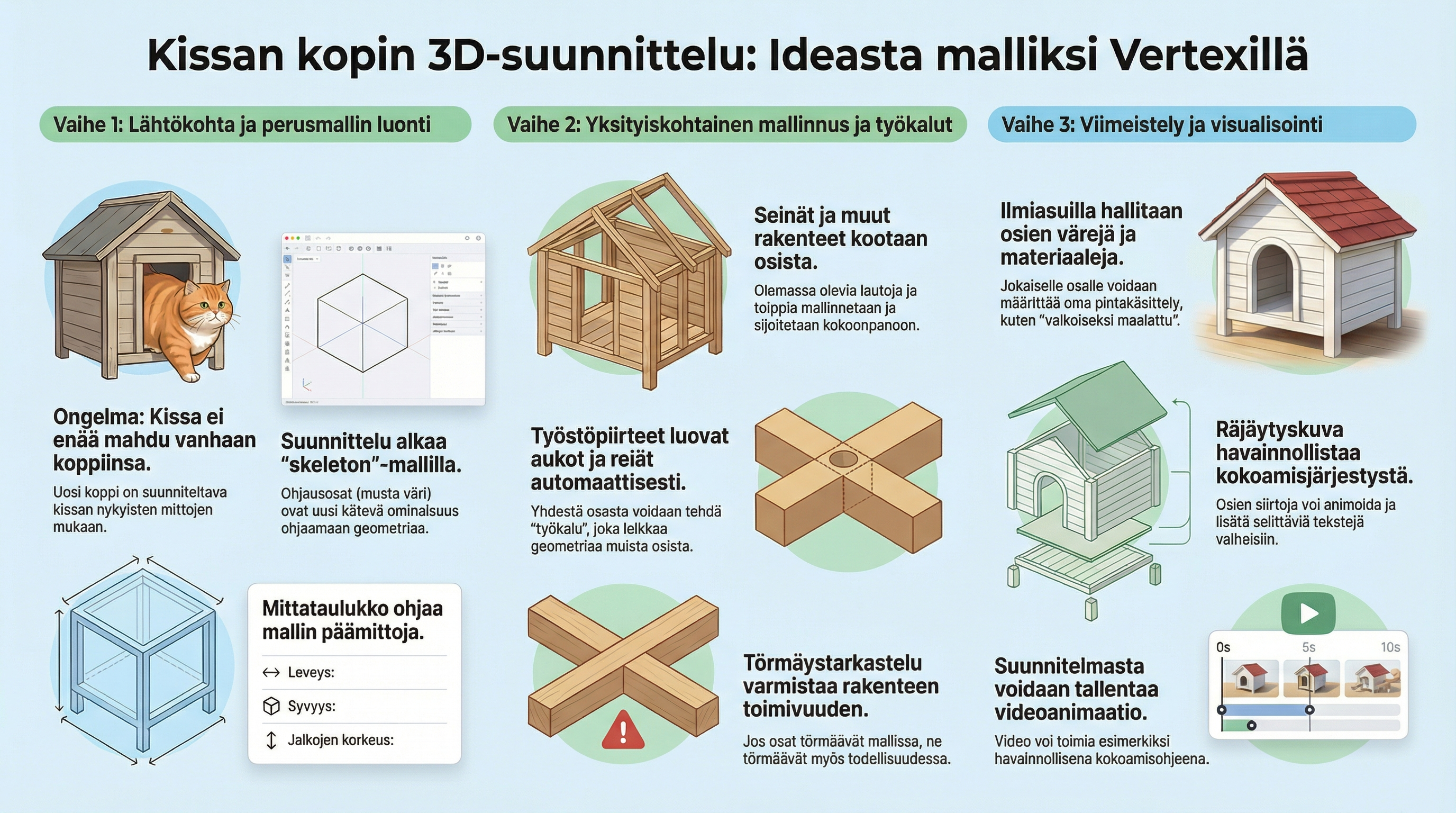

Kissan kopin mallinnus Vertex G4:ssä – selkeä askel askeleelta -ohje

Tämä teksti on generoitu videon litteroinnin perusteella

Luot mallinnuksen nopeasti puutavarasta tehtävälle kissan “lepokopille”, jossa on ikkunat (polykarbonaatti/pleksi), selkeä rakenne ja valmiit valmistusdokumentit.

1) Lähtötiedot ja mitoitus

Mittaa ensin kissa – suunnittele kissan näkökulmasta:

• Pituus (L_kissa): nenä → hännän tyvi, lisää venyttelyvaraa.

• Säkä/selkäkorkeus (H_kissa) ja leveys (W_kissa).

• Käyttö: nukkuminen, tähyily ikkunasta, kulkeminen aukosta.

Suositusmitoitus (sisämitat):

• Sisäpituus = L_kissa + 150…250 mm

• Sisäleveys = W_kissa + 100…150 mm

• Sisäkorkeus = H_kissa + 150…200 mm

• Oviaukko: vähintään H_kissa + 50 mm ja W_kissa + 50 mm

• Ikkuna: kissan silmän korkeudelle; tee leveä näköaukko.

Vinkki: Tee mitat parametreiksi (Muuttujat/Dim-taulukko), jotta kopista saa helposti eri kokoisia versioita.

2) Rakenne ja materiaalit

Perusmateriaalit:

• Seinät/katto/pohja: 120 mm leveä aitalauta/vaneri tai vastaava (helppo työstää).

• Ikkunat: 3 mm polykarbonaatti tai pleksi.

• Kiinnitys: puuruuvit (esim. TX20), tarvittaessa kulmaraudat/listat.

Rakenneosat (suositeltu jako):

1. Pohja (yksi levy/koottu laudoista)

2. Sivuseinät L/R

3. Etuseinä (ovileikkaus)

4. Takaseinä (tarv. huoltoaukko)

5. Katto (suora tai loiva harja)

6. Ikkunapleksit (omiksi osiksi)

7. Listat & tukirimat (ikkunakehykset, nurkkalistat)

8. Kiinnikkeet/ruuvit (halutulla tarkkuudella; voit käyttää myös symbolisia kiinnittimiä)

3) Osamallinnus – käytä samaa peruskaavaa

Mallinna jokainen osa omana osanaan. Vältä liian monimutkaista alkua – yksinkertaiset levyaihiot ja niiden työstöt riittävät.

Tyypillinen työjärjestys osalle (esim. sivuseinä):

1. Luo levyaihio (paksuus=materiaalin paksuus).

2. Lisää työstöt: aukot (ikkuna), viisteet, mahdolliset urat.

3. Aseta ominaisuudet: nimi/numero, materiaali, paksuus, pintakäsittely.

4. Nimeä osat johdonmukaisesti (esim. KOPPI-SIVU-L, KOPPI-SIVU-R, KOPPI-IKKUNA-PL1).

Vinkki: Pidä “Työstö sallittu” käytössä osilla, joihin tehdään aukkoleikkauksia.
Vinkki: Lisää läpinäkyvyys ikkunapleksille (ominaisuuksista), jotta asennus ja näkyvyys on helppo tarkistaa.

4) Kokoonpano

1. Luo pääkokoonpano KOPPI-A100.

2. Aseta pohja koordinaatiston origoan.

3. Kiinnitä sivuseinät pohjaan (tasoparit, reunaparit).

4. Lisää etuseinä (ovileikkauksella) ja takaseinä.

5. Aseta katto (halutulla kulmalla tai suorana).

6. Lisää ikkunapleksit aukkoihin ja listat/kehykset.

7. Lisää ruuvit:

   • Nopea tapa: symboliset kiinnittimet vain määrälaskentaa varten.

   • Tarkka tapa: oikeat ruuvikomponentit; hyödynnä toistot (patternit) ja iäisyysviittaukset.

Ryhmittely: tee alikokoonpanoja (esim. KOPPI-OVIPÄÄTY, KOPPI-KATTO) helpottaaksesi räjäytys- ja piirrosvaihetta.

5) Tarkastelut ja viimeistely

• Törmäystarkastelu: varmista ettei ruuvi “leikkaa” ikkunaa tai mene tyhjään.

• Räjäytys (Explode): laadi selkeä räjäytyskuva kokoonpanosta (nimetty “Kissan koppi – explode”).

• Massa & painopiste: tarkista käsiteltävyys (nosto/siirto).

• Pinnan värit: käytä luonnonpuun väriä + valkoinen/oma teema – helpottaa renderiä ja dokumentointia.

6) Piirustukset ja dokumentit

Osapiirustukset

• Näkymät: pää-, sivu-, ylhäältä; mittaviivat; materiaalitiedot; toleranssit (esim. aukko +1/0 mm).

• Työstöt näkyviin (ikkuna-aukot, viisteet, poraukset).

Kokoonpanopiirustus

• Yleisnäkymä + räjäytys + osaluettelo (BOM).

• Asennusjärjestys nuolin ja merkinnöin.

BOM / leikkauslista

• Materiaalit, pituudet, kappalemäärät, levyleikkaukset.

• Pleksit eriteltyinä paksuuksineen ja mitoittain.

7) Valmistus ja vaihtoehdot

• Levy-/lauta-optimointi: niputa samanpituiset; vähennä hukkaa.

• Pleksi/polykarbonaatti: 3 mm riittää useimpiin ikkunoihin; reunan lista sitoo pleksin eikä rasita ruuvinreikiä.

• Katto: suora → helpoin; loiva kaltevuus → vedenpoisto ulkokäyttöön.

• Huolto: tee takaseinään huoltoaukko tai irrotettava paneeli.

• Konfigurointi: jos teet useita kokoja, ohjaa mitat parametreilla (Dim-taulukko) → automaattiset variantit.

8) Pika-tarkistuslista

• Kissan mitat syötetty ja sisämitat riittävät

• Aukot/ikkunat oikealla korkeudella

• Osat nimetty ja materiaalit määritelty

• Kokoonpanon kiinnitykset kunnossa

• Törmäys- ja näkyvyystarkastus tehty

• Räjäytyskuva luotu ja nimetty

• Osapiirustukset + BOM valmiit valmistukseen

Usein kysyttyä

Voinko mallintaa ruuvit “kevyesti”?
Kyllä. Käytä symbolisia kiinnittimiä määrälaskentaan, ja lisää tarkat 3D-ruuvit vain tarvittaviin näkymiin.

Miten teen ikkunasta läpinäkyvän?
Aseta ikkunamateriaalin väri ja läpinäkyvyys osan ominaisuuksista; tämä helpottaa asennuksen varmistamista.

Entä jos haluan eri kokoja?
Tee parametrinen malli: aseta sisämitat muuttujiksi ja johda niistä levyjen pituudet/aukkojen sijainnit.

Yhteenveto

Kun lähdet liikkeelle kissan mitoista ja jaat kopin selkeisiin osiin (pohja, seinät, katto, ikkunat, listat), Vertex G4:ssä syntyy nopeasti tehdasvalmis malli: kokoonpano, räjäytys, piirustukset ja BOM. Malli pysyy hallittavana, muuntojoustavana ja valmistusystävällisenä – ja ennen kaikkea kissa viihtyy.
