Täysin erillinen Excel-pohjainen käyttöliittymä suunnitteluautomaatille

Tässä artikkelissa kuvataan, miten suunnitteluautomaattia voidaan ohjata kokonaan erillisellä Excel-pohjaisella käyttöliittymällä. Ratkaisussa käyttäjä täyttää arvot Excel-taulukkoon, ja Excelin Visual Basic -makro tallentaa nämä arvot tiedostoon, jonka suunnitteluautomaatti (exe) lukee käynnistyessään.

Ajatus on, että Excel toimii ainoana käyttöliittymänä – käyttäjän ei tarvitse avata mitoitusohjelmaa tai Vertexiä ennen kuin arvot on annettu ja tallennettu.

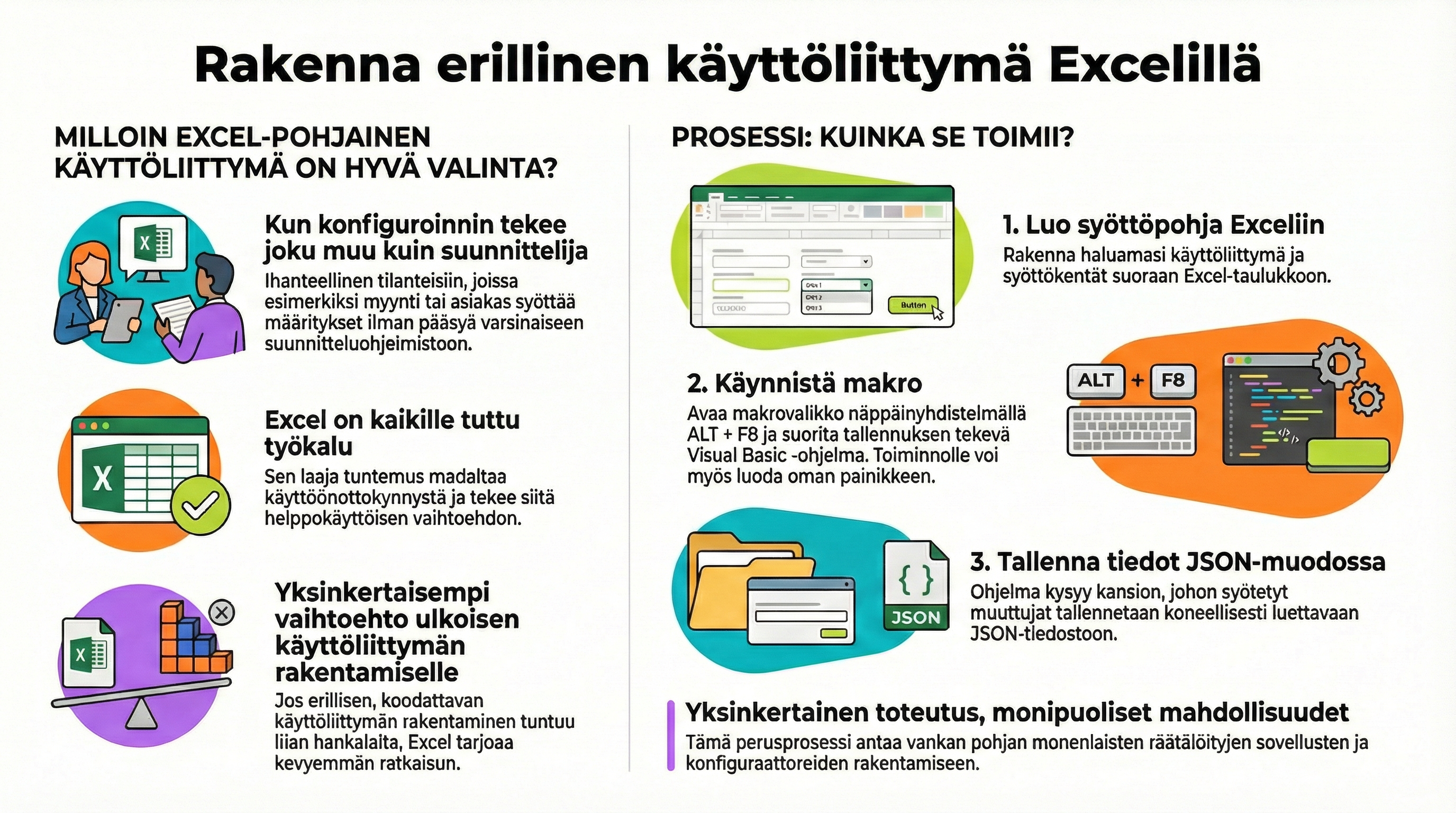

1. Perusajatus

Erillinen Excel-käyttöliittymä toimii näin:

1. Käyttäjällä on Excel-tiedosto, jossa on:

   • selkeä taulukko syötettäville muuttujille (mitat, vaihtoehdot, kyllä/ei-valinnat jne.)

   • painike, joka suorittaa Visual Basic (VBA) -makron.

2. Kun käyttäjä painaa painiketta, makro:

   • lukee syötearvot taulukosta

   • tallentaa ne tiedostoon (esim. JSON- tai tekstitiedosto) valittuun kansioon.

3. Kun suunnitteluautomaatti (exe) käynnistetään:

   • ohjelma kysyy tai etsii saman kansion

   • lukee sieltä tallennetut muuttujat

   • ajaa automaattisen mitoituksen/mallinnuksen näiden arvojen perusteella.

Näin Excel voi olla:

• tuotannon, myynnin tai muun tahon käyttämä “tilauslomake”

• suunnitteluautomaattia ohjaava käyttöliittymä, jonka ulkoasun ja sisällön yritys voi itse suunnitella.

2. Excel-käyttöliittymän rakenne

Tyypillinen erillinen Excel-pohjainen käyttöliittymä sisältää:

1. Syötesivu (esim. “Parametrit” tai “Tilauksen tiedot”)

   • Sarakkeissa selkeät otsikot: esim. Pituus, Leveys, Malli, Lisävarusteet…

   • Syöttösolut, joihin käyttäjä kirjoittaa arvot tai valitsee vaihtoehdon (esim. pudotusvalikko).

2. Makropainike (esim. “Tallenna asetukset”)

   • Painike, joka on liitetty VBA-makroon.

   • Makro kerää arvoja ennalta sovituista soluista.

3. Makron logiikka (VBA-koodi)

   • Makro:

     • lukee nimetyt solut (muuttujat)

     • kokoaa niistä rakenteen (esim. avain–arvo-pareja)

     • avaa tallennusvalintaikkunan tai käyttää ennalta määriteltyä kansiota

     • tallentaa arvot tiedostoon, jonka exe osaa lukea.

Makro tallennetaan Exceliin painamalla Alt+F11, jolloin avautuu Visual Basic -editori, ja koodi on tyypillisesti kiinnitetty painikkeeseen (Form Controls / ActiveX).

3. Käyttö askel askeleelta

Alla on esimerkkikäyttöprosessi erillisellä Excel-käyttöliittymällä:

1. Avaa Excel-pohja

   • Käyttäjä avaa yrityksen tekemän Excel-tiedoston (esim. Tuotteen_mitoitus.xlsm).

   • Varmista, että makrot ovat käytössä (Excel pyytää tarvittaessa sallimaan makrot).

2. Syötä tuotteen parametrit

   • Täytä kaikki vaaditut kentät:

     • mitat (esim. pituus, leveys, korkeus)

     • vaihtoehdot (esim. malli A/B, materiaali, lisävarusteet)

     • mahdolliset tunnisteet (esim. työnumero, asiakas).

3. Tallenna muuttujat tiedostoon

   • Paina Excel-lomakkeessa olevaa painiketta, esim. “Tallenna asetukset”.

   • Makro suorittaa seuraavat vaiheet:

     1. Lukee arvot taulukon soluista.

     2. Kysyy kansion, johon tiedosto tallennetaan (tai käyttää valmiiksi määriteltyä kansiota).

     3. Tallentaa muuttujat esim. asetukset.json- tai parametrit.txt-tiedostoon.

4. Käynnistä suunnitteluautomaatti (exe)

   • Käynnistä erillinen exe-ohjelma, joka on kytketty tähän Excel-pohjaan.

   • Ohjelma kysyy tai avaa samaisen kansion, johon Excel tallensi tiedoston.

   • Automaatti lukee muuttujat tiedostosta ja ajaa suunnittelun niiden mukaan.

5. Tarkista tulokset Vertexissä

   • Kun exe on ajettu, valmis malli ja piirustukset ovat käytettävissä Vertexissä normaalisti (esim. projektissa tai hakemistossa, johon automaatti tuottaa aineiston).

4. Excel-pohjan muokkaaminen omaan käyttöön

Yksi erillisen Excel-käyttöliittymän vahvuus on, että:

• Excel on tuttu työkalu lähes kaikille.

• Käyttöliittymän ulkoasu ja sisältö voidaan suunnitella täysin omien tarpeiden mukaan.

Yritys voi esimerkiksi:

• lisätä omia kenttiä (lisävarusteet, toimitusaika, asiakasryhmä)

• tehdä valintalistoja ja pudotusvalikoita (Data Validation)

• jakaa syötearvot eri välilehdille (perusmitat, erikoisominaisuudet, hinnasto).

Kun uusia parametreja lisätään, ne täytyy:

1. lisätä Excelin taulukkoon

2. lukea makrossa uusina muuttujina

3. huomioida suunnitteluautomaatin lukemassa tiedostossa ja automaattiohjelman puolella.

5. Tärkeät huomioitavat asiat

• Makrot on sallittava
  Excel-käyttöliittymä perustuu VBA-makroon, joten käyttäjän täytyy sallia makrot, jotta tallennuspainike toimii.

• Tiedostomuoto
  Excel-tiedosto pitää tallentaa makroja tukevassa muodossa (.xlsm), jotta VBA-koodi säilyy ja toimii.

• Tallennuskansion käyttö
  On tärkeää sopia:

  • mihin kansioon asetustiedostot tallennetaan

  • miten nimeämiskäytäntö menee (esim. työnumeron mukaan), jotta suunnitteluautomaatti löytää oikean tiedoston.

• Vastuut ja roolit
  Excel-käyttöliittymää voi käyttää myös sellainen taho, joka ei tee varsinaista 3D-mallinnusta:

  • myynti täyttää parametrit Exceliin

  • suunnittelu tai automaatti tekee varsinaisen mallin.

6. Yhteenveto

Erillinen Excel-pohjainen käyttöliittymä on joustava tapa ohjata suunnitteluautomaattia:

• Käyttäjä täyttää arvot tutussa Excel-taulukossa.

• Excel-makro tallentaa arvot tiedostoon suunnitteluautomaattia varten.

• Suunnitteluautomaatti (exe) lukee arvot ja tuottaa mallin ilman, että käyttäjän tarvitsee tuntea Vertexin tai automaatin sisäistä toimintaa.

7. Pohjatiedosto oman Excel-köttöliittymän rakentamiseen:

Lataa oheinen Excel-pohjatiedosto, jossa on valmiina sekä esimerkkimuuttujat, että json-tiedoston tallennusrutiinit. Pohjaan voit rakentaa oman erillisen Excel-käyttöliittymän, jonka tallenna-näppäimellä voidaan tallentaa muuttujien arvot json-formaattiin haluttuun kansioon.

muuttujat_pohja.xlsm
