Osien ja alirakenteiden importointi kuorimalliksi

Osien ja alirakenteiden importointi kuorimalliksi

Tämä teksti on generoitu videon litteroinnin perusteella

Mikä on kuorimalli ja milloin sitä käytetään?

Kuorimalli on “kevennetty” malli, jossa sisäiset geometriat ja pienet yksityiskohdat poistetaan tai yhdistetään. Tavoitteet:

• Pienempi tiedostokoko ja sujuvampi käsittely isoissa kokoonpanoissa.

• IP-suojan parantaminen: sisärakenteet ja valmistusdetaljit eivät paljastu.

• Työskentely ilmiasuilla: jos säilytät rakennepuun, voit piilottaa/tuoda näkyviin osia tarpeen mukaan.

Huom: Maksimaalinen kevennys pienentää kokoa eniten, mutta menettää rakennepuun. Rakennepuun säilyttäminen taas tekee ilmiasujen/ilmiöiden käytöstä helppoa, vaikka koko ei pienene aivan yhtä paljon (kuten videossa todetaan).

Ennen kuin aloitat

1. Siivoa näkyvyys: Piilota selvästi turhat/väliaikaiset osat (pulttipakat, kaapelit, tiivisteet, tekstit).

2. Valitse kevennystapa:

   • A. Maksimikeventäminen: yhdistetään kuoreksi → pienin koko, ei rakennepuuta.

   • B. Rakennepuu talteen: jokaisesta osasta/alikokoonpanosta tehdään oma kuori → ilmiasuilla helppo piilotella osia myöhemmin.

3. Tallenna työversio kokoonpanosta ennen kevennystä.

Vaiheittaiset ohjeet (kokoonpano auki Vertex G4:ssa)

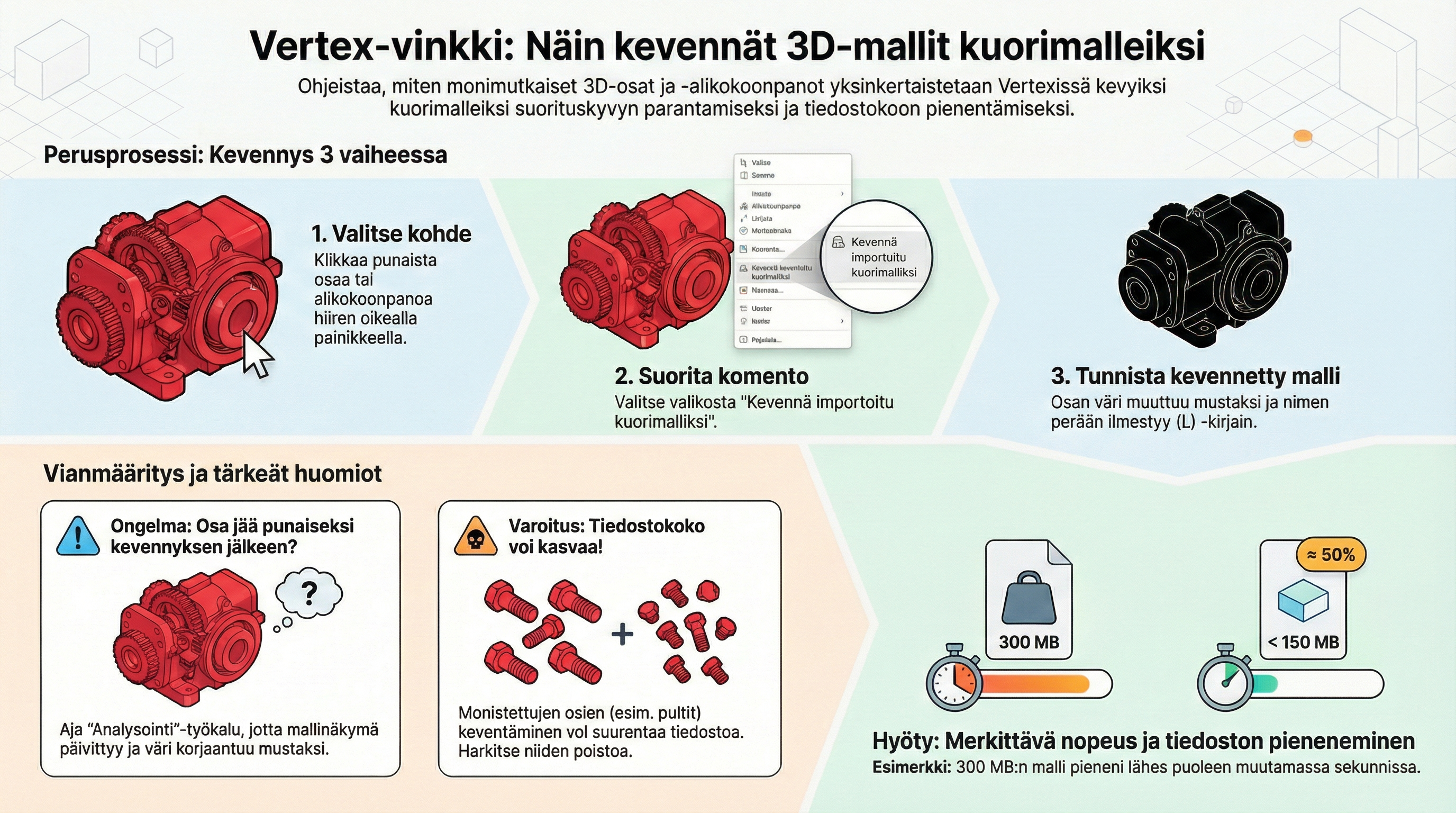

1) Valitse kevennettävät osat/alikokoonpanot

• Aktivoi kokoonpano.

• Valitse ne osat tai alirakenteet, joista kuorimalli muodostetaan. (Litteroinnin mukaisesti valitut kohteet korostuvat punaisena.)

2) Avaa kuorimallin muodostus

• Valitse Keventäminen / Kuorimalli -toiminto (kokoonpanon työkaluista).

• Jos tuot ulkopuolista dataa (STEP/Parasolid): käytä Tuo → Asetus: “Tuo kuorimallina” (pintamalli + sisätilavuuksien poisto).

3) Valitse kevennysstrategia

• A. Yksi yhtenäinen kuorimalli (maksimikeventäminen)

  • Valitse “Yhdistä osat yhdeksi kuoreksi”.

  • Sovella pienpiirre-poistoa (viisteet, kierteet, tekstit, alle X mm), pinnan siistintä ja aukkojen sulku tarvittaessa.

• B. Säilytä rakennepuu (osakohtaiset kuoret)

  • Valitse “Säilytä rakenne” / “Muodosta osakohtaiset kuoret”.

  • Ota päälle pienpiirre-poisto ja pintojen korjaus, mutta jätä “yhdistä kaikki” pois.

  • Hyöty: voit myöhemmin ilmiasuilla piilottaa/tuoda näkyviin yksittäisiä osia (kuten videossa korostettiin).

4) Aseta kevennyksen parametrit

• Pienpiirre-kynnys (mm): poistaa viisteet, kierteet, kaiverrukset, pienlogot.

• Aukkojen sulku / ontelointi: sulkee pienet reiät, poistaa sisätilavuudet.

• Pinnan laadun/teseloinnin tarkkuus: nosta vain, jos kuori hajoaa tai tarkkuus ei riitä.

• Yhdistämissäännöt: yhdistä saman materiaalin/kerroksen pinnat, jos haet maksimizevennystä.

5) Esikatsele ja suorita

• Esikatselu: tarkista, ettei kriittisiä pintoja katoa.

• Suorita: muodosta kuori(t).

• Tallenna: nimeä johdonmukaisesti, esim.

  • Kokoonpano_kuori_max.vxm (yksi kuori)

  • Kokoonpano_kuori_rakenne.vxm (rakennepuu säilytetty)

Jälkityövaiheet

Ilmiasut / ilmiöt (rakennepuun säilytys)

• Luo ilmiasut: esim. “Täysi kuori”, “Huoltotila” (piilottaa verhoavat kuoret tietyistä alirakenteista).

• Piilota osia pikavalinnoilla – tämä oli keskeinen syy, miksi videossa suositellaan rakennepuun säilyttämistä monissa tapauksissa.

Tiedoston koon hienosäätö

• Jos koko ei pienentynyt riittävästi:

  • Nosta pienpiirre-kynnystä (poistaa lisää detaljeja).

  • Ota käyttöön pintojen yhdistäminen laajemmin.

  • Poista jälkikäteen vielä ylimääräiset elementit (kuten videossa neuvottiin).

Vientiin asiakkaalle/alihankkijalle

• Vie STEP-kuorena tai Parasolid-pintana, jos vastaanottajalla ei ole Vertexiä.

• Muista IP-suojan näkökulmasta tarkistaa, ettei sisäosia jää näkyviin.

Vianetsintä ja vinkit

• Kuori “hajoaa” tai jää aukkoja:

  • Nosta pintojen korjauksen toleranssia tai hieman teseloinnin tarkkuutta.

  • Tee välivaihe: ensin poista pienpiirteet, sitten aja kuoritus.

• Merkit/tekstit eivät poistu:

  • Kasvata pienpiirre-kynnystä (esim. 0.3 → 0.8 mm) tai poista merkinnät ennen kuorimallia.

• Pultit, aluslevyt, mutterit kasvattavat kokoa:

  • Korvaa ne “placeholder”-osalla ennen kuorta tai piilota ne valinnassa kokonaan.

• Kaapelit, letkut, tiivisteet raskaiksi:

  • Piilota ennen kuorimallia tai ohita kevennyksen piiristä.

• Rakennepuu puuttuu mutta tarvitset ilmiasuja:

  • Muodosta kuori uudelleen B-strategialla (osakohtaiset kuoret).

• Koon optimointi toistuvaan käyttöön:

  • Tallenna kevennysprofiili (parametrit ja rajat) projektistandardiksi.

Päätöspuu: valitse oikea tapa nopeasti

• Tarvitsen mahdollisimman pienen koon, enkä tarvitse osakohtaista hallintaa → Tee A. Yksi kuori.

• Haluan piilotella osia ilmiasuilla ja säilyttää nimikkeistön → Tee B. Rakennepuu talteen.

Pikaohje (checklist)

1. Valitse kevennettävät osat/alirakenteet (punainen korostus).

2. Avaa Keventäminen → Kuorimalli.

3. Päätä: Yksi kuori tai Säilytä rakenne.

4. Aseta pienpiirre-kynnys, aukkojen sulku, pintojen korjaus.

5. Esikatsele → Suorita → Tallenna.

6. (Jos rakenne säilytetty) Luo ilmiasut osien piilotteluun.

7. Tarvittaessa nosta kynnystä / poista ylimääräiset → Optimoi koko.

8. Vie asiakkaalle STEP/Parasolid-kuorena tarvittaessa.

Usein kysyttyä

Väheneekö koko aina dramaattisesti?
Ei välttämättä. Jos säilytät rakennepuun ja osakohtaiset kuoret, hyödyt ilmiasuista, mutta koko ei putoa yhtä rajusti kuin yhdessä kuorissa.

Voinko käyttää kuorimallia FEM-analyyseissä?
Kuorimalli on tarkoitettu esittelyyn ja käsittelyn sujuvoittamiseen. FEM-malleihin tarvitaan usein erikseen sovitettu topologia ja paksuudet.

Mitä jos tuon jo valmiiksi kevyen STEP-kokoonpanon?
Käytä “Tuo kuorimallina” ja poista pienpiirteet. Voit silti valita säilyttääkö vai yhdistääkö rakenteen.
