Osamallista kokoonpano

Osamallista kokoonpanoksi löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkkiä

Osamallista kokoonpano

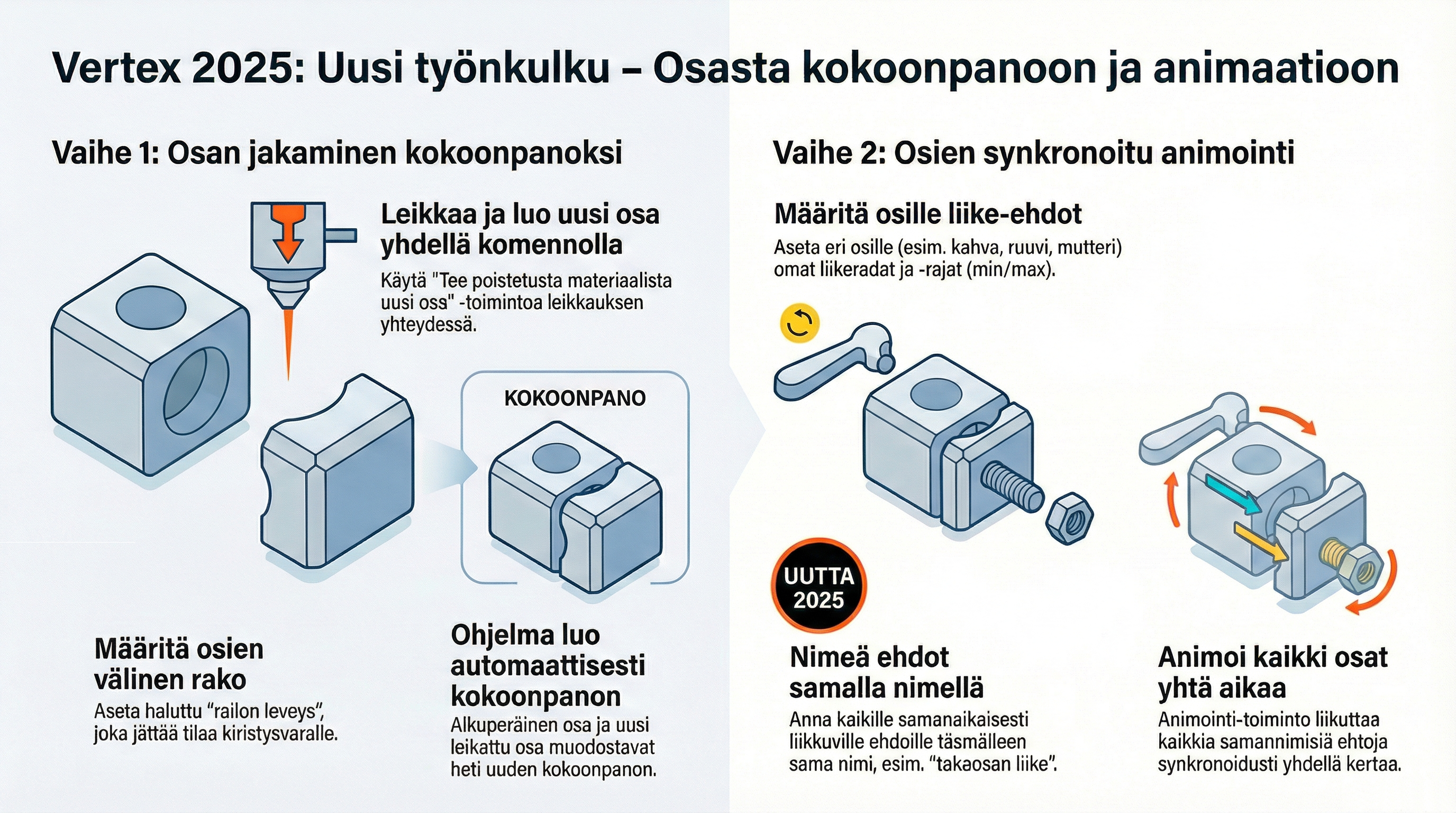

Osamallin muuttaminen kokoonpanoksi

Tässä ohjeessa muutat yksittäisen osamallin kahden osan kokoonpanoksi ja asetat osille liike-ehdot. Menetelmä perustuu siihen, että “leikataan” osasta pala irti ja tehdään leikatusta materiaalista uusi osa – ohjelma kokoaa ne automaattisesti kokoonpanoksi.

Tämä teksti on generoitu videon litteroinnin perusteella.

Tavoite

• Jakaa yksi osa kahdeksi erilliseksi osaksi.

• Muodostaa näistä automaattisesti kokoonpano.

• Tallentaa uuden osan omaksi dokumentikseen.

• Asettaa osille liike-ehdot ja (uutuus 2025) synkronoida liike animaatiossa nimen perusteella.

Ennen kuin aloitat

• Avaa muokattava osamalli.

• Päätä mihin kohtaan haluat “raon” (railon), jolla osa jaetaan.

• Mieti uusi osan nimi (esim. Kahva_taka V2/V3).

1) Jaa osa kahtia ja luo toinen osa automaattisesti

1. Käynnistä poisto/leikkaus
   Valitse komento Poista → Kappaleen läpi molempiin suuntiin (tai vastaava läpimenevä poisto).

2. Tee poistetusta materiaalista uusi osa
   Ruksaa valinta “Tee poistetusta materiaalista uusi osa”.

3. Vahvista ja nimeä
   Paina OK. Avautuu kysely:

   • Uuden osan nimi: anna selkeä nimi (esim. Kahva_taka V3).

   • Railon leveys: anna välys (esim. 2,0 mm) – jää “kiristysvaraksi” osien väliin.

4. Tuloksena syntyy kokoonpano

   • Malli muuttuu kokoonpanoksi, jossa:

     • Alkuperäinen osa säilyttää historiansa (pursotukset jne.).

     • Uusi osa on “aloitusmuoto” (ilman historialistaa), mikä on ok tässä käytössä.

Vinkki: Railon leveys määrittää välyksen osien väliin – valitse käyttötarkoituksen mukaan.

2) Tallenna uusi osa omaksi dokumentiksi

1. Avaa uuden osan konteksti ja valitse Tallenna uudeksi / Uusi dokumentti.

2. Vaikutus kokoonpanoon -asetukset (ikkunan alaosassa):

   • Älä jätä “Jätä kokoonpano ennalle” -valintaa päälle (se on usein huono tässä tilanteessa).

   • Valitse sen sijaan “Korvaa valittu instanssi” – näin kokoonpanoon jää hallitusti juuri tämä versio.

Tämä varmistaa, ettei kokoonpanoon synny päällekkäisiä/kummallisia viittauksia.

3) Aseta liike-ehdot (vapaa liike, rajat, askel)

1. Poista oletuslukitus
   Uudessa kokoonpanossa osat voivat olla “lukossa”. Avaa kokoonpanosta ehdot/rakenteen hallinta ja poista lukitus, jotta osia voidaan liikuttaa.

2. Lisää liike-ehto (esim. liukusääntö)
   Aseta osalle liike-ehto:

   • Nimi: esim. Takaosan liike

   • Minimi / Maksimi: esim. 0…50 mm (0 = kiinni)

   • Askelnopeus: määrittää, miten siirto/animaatio etenee käsin tai automaattisesti.

3. Toista muille osille
   Aseta vastaavat liike-ehdot niille komponenteille, joiden haluat liikkuvan (esim. kahva, ruuvi, mutteri).

4) (Uutta 2025) Synkronoi liike animaatiossa nimen perusteella

• Anna täsmälleen sama ehdon nimi (esim. Takaosan liike) kaikille osille, joiden haluat liikkuvan samaan aikaan.

• Animaatiossa kaikki saman nimiset ehdot liikkuvat yhtä aikaa.

• Voit silti antaa eri askelnopeudet eri osille hienosäätöä varten.

Esim. Takaosan liike niminen ehto neljällä komponentilla → kaikki liikkuvat synkronoidusti liikkeen aikana.

Usein kysytyt

Jäikö kokoonpanoon “outoja” kopioita tallennettaessa?
Todennäköisesti “Jätä kokoonpano ennalle” oli päällä. Käytä “Korvaa valittu instanssi”.

Uusi osa on “aloitusmuoto” ilman historiaa – onko se virhe?
Ei. Se on odotettua, koska se syntyi poiston tuloksena uutena osana. Voit muokata sitä normaalisti.

Liike ei toimi – osa ei liiku?
Poista ensin lukitus ja lisää liike-ehto (min, max, askel). Varmista myös, ettei ehto riko kinematiikkaa.

Miksi kaikki eivät liiku yhdessä?
Tarkista, että ehdon nimi on täsmälleen sama kaikilla niillä osilla, joiden pitää liikkua yhdessä.

Yhteenveto

• Tee läpimenevä poisto rastilla “Tee poistetusta materiaalista uusi osa” → anna uuden osan nimi ja railon leveys → osamalli muuttuu kokoonpanoksi.

• Tallenna uusi osa uudeksi dokumentiksi ja käytä “Korvaa valittu instanssi”.

• Lisää liike-ehdot (0–50 mm, askel) ja synkronoi ne antamalla sama ehdon nimi kaikille yhdessä liikkuville komponenteille (2025-uutuus).

Näillä askelilla muutat osamallin nopeasti hallituksi kokoonpanoksi ja viimeistelet sen toiminnallisuuden liike-ehdoilla.
