Leikkauksen sidonta
Leikkauksen sidonta
Tämä teksti on generoitu videon litteroinnin perusteella
Mitä “leikkauksen sidonta” tarkoittaa?
Sidonnalla varmistetaan, että leikkaus “tarttuu” haluttuun geometriaan (piste, viiva, reuna) ja että sen siirto tai venytys tapahtuu ennalta määrättyn suuntaan. Tämä helpottaa sekä leikkauksen asettelua että siistien keskiviivojen/viitesymmetrioiden saamista piirustukseen.
Huom. Litteroinnin mukaan leikkauksen syvyys/etäisyys ei päivity automaattisesti kappaleen muuttuessa, vaan jää sille hetkellä annettuun mittaan. Päivitä piirustus tarvittaessa (esim. F5) ja tarkista leikkauksen sijainti.

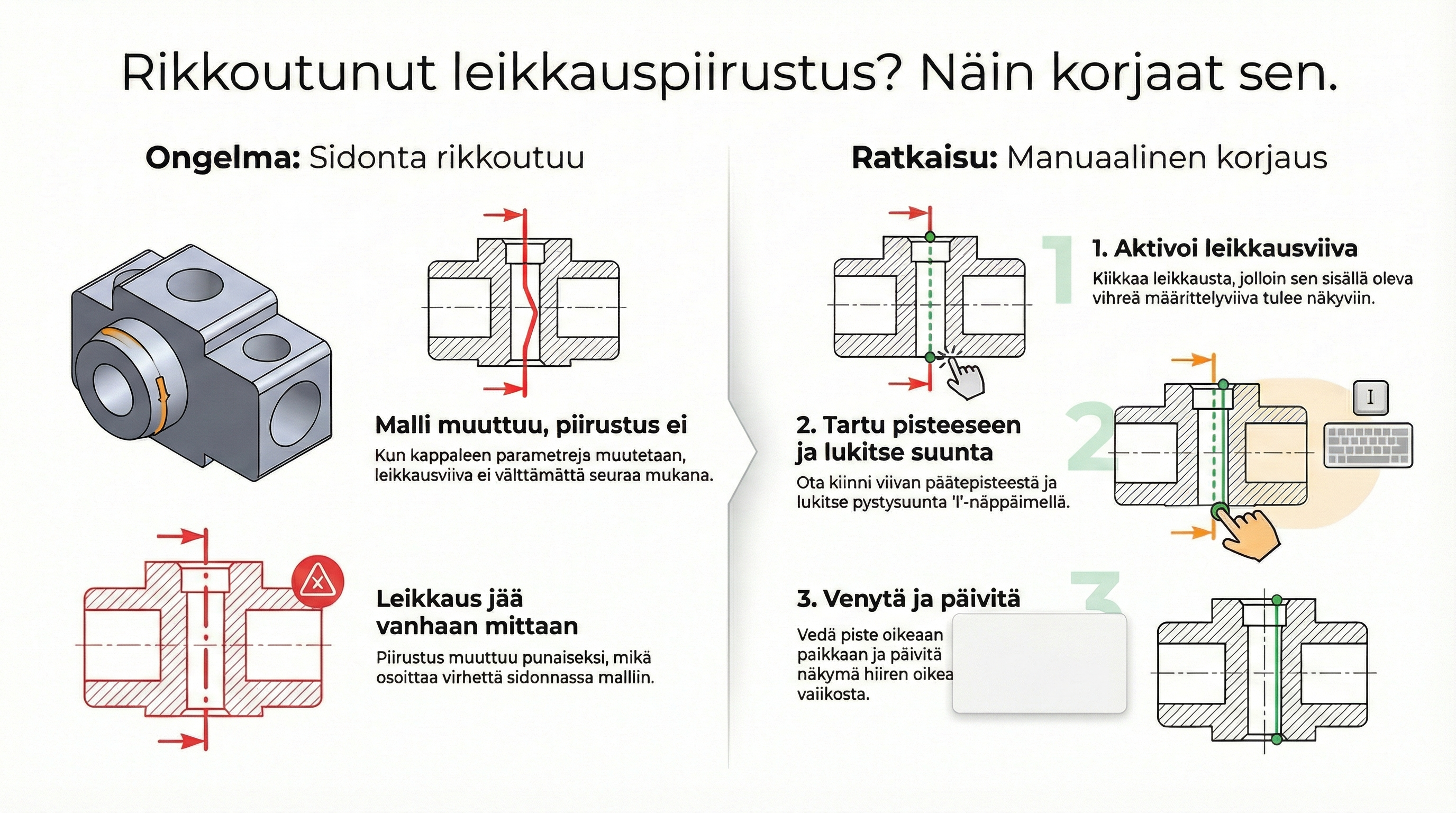

Pikaohje (vaihe vaiheelta)
Aktivoi leikkaus
Napsauta piirustuksessa leikkausta hiiren oikealla ja valitse Aktivoi (tai vastaava aktivointikomento).
Tartu sidontapisteeseen
Vie kursori leikkauksen ohjauspisteen päälle, kunnes kohdistin ilmoittaa tartunnan (esim. pisteen korostus).
Napsauta: leikkaus “lähtee mukaan” ja sitä voi siirtää.
Lukitse siirtosuunta
Aloita siirtäminen vetämällä.
Lukitse suunta näppäinkomennolla: litteroinnin mukaan I-näppäin lukitsee y-suunnan. (Vastaavasti muut suunnanlukitukset voivat olla käytettävissä, jos ne on määriteltynä ympäristössäsi.)
Suunnanlukitus varmistaa, että leikkausta siirretään täsmälleen haluttuun suuntaan, vaikka hiiri heilahtaisi.
Sido leikkaus kohteeseen
Vie kursori siihen geometrian kohtaan (esim. reunan piste, keskilinja), johon haluat leikkauksen sidottavaksi.
Kun kohdistus näyttää tartunnan, napsauta vahvistaaksesi sidonnan.
Venytys ja hienosäätö
Tarvittaessa tartu leikkausviivan päähän ja venytä pituutta.
Voit käyttää samaa I-näppäintä (tai muuta suunnanlukitusta) ohjataksesi venytyksen suuntaa.
Päivitä piirustus
Kun paikka ja pituus ovat kunnossa, päivitä näkymä (litteroinnin mukaan F5 tai Päivitä piirustus) varmistaaksesi, että keskiviivat ja viitteet käyttäytyvät oikein.
Vinkkejä ja huomioita
Aktivointi ennen siirtoa: Leikkausta pitää ensin aktivoida, jotta sen ohjauspisteisiin voi tarttua.
Suunnan lukitus: Käytä I-näppäintä (y-suunta) tai omaan ympäristöösi määriteltyjä lukitusnäppäimiä. Näin leikkaus pysyy täsmälleen valitulla linjalla.
Päivitys (F5): Jos keskiviivat tai viitteet eivät heti asetu oikein, päivitä piirustus.
Leikkauksen mitta: Litteroinnin mukaan leikkauksen pituus/syvyys ei “elä” automaattisesti mallimuutosten mukana. Jos malli muuttuu, tarkista leikkauksen mitat ja tarvittaessa siirrä/venytä uudelleen.
Sidontakohteet: Parhaita sidontapisteitä ovat selkeät pisteet, reunat ja keskilinjat. Tällöin leikkaus on helppo kohdistaa täsmällisesti.
Yhteenveto
Aktivoi leikkaus → tartu ohjauspisteeseen → lukitse suunta (I) → napsauta kohdepisteeseen → venytä tarvittaessa → päivitä (F5).
Muista tarkistaa leikkauksen mitat mallimuutosten jälkeen, koska syvyys ei päivity automaattisesti.
