Viivan lisäyksessä syntyy automaattisesti joitakin geometriaehtoja, kun 2D-automaattiehdot on valittuna käyttöön. Voit asettaa 2D-automaattiehdot tarvittaessa pois käytöstä, kun piirustusikkuna on aktiivinen. Tällöin viivan piirtotoiminnoilla ei lisätä yhtään ehtoa piirustukseen automaattisesti.
2D-automaattiehdot asetat vuoroin käyttöön ja pois käytöstä seuraavasti:
-

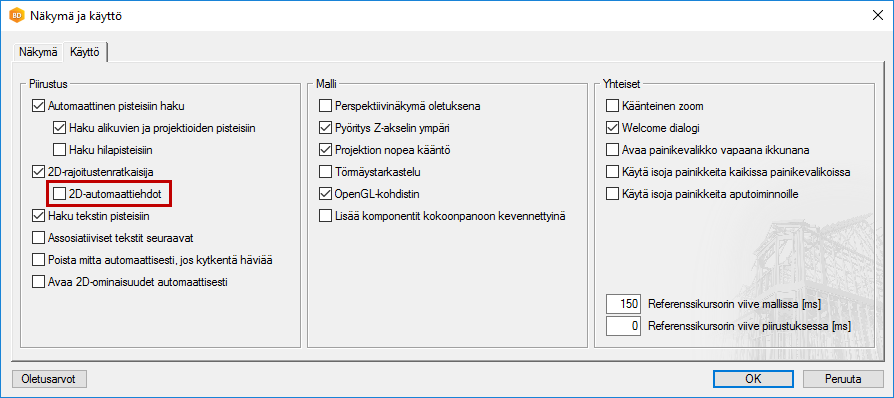

Valitse
-
Valitse sivu Käyttö.
-
Valitse tai tyhjennä 2D-automaattiehdot.
-
Hyväksy OK-painikkeella.
Asetus säilyy samana ohjelmiston uudelleenkäynnistämisen jälkeenkin.
Kun asetus on käytössä, seuraavat ehdot syntyvät automaattisesti:
-

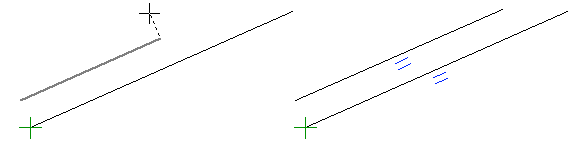

Jos lisäät viivan yhdensuuntaisesti toiseen viivaan E-näppäimellä tai yhdensuuntaisviivaimella, syntyy automaattisesti yhdensuuntaisuusehto.
-

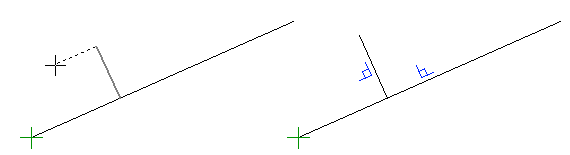

Jos lisäät viivan kohtisuoraan toiseen viivaan T-näppäimellä, syntyy automaattisesti kohtisuoruusehto.
-

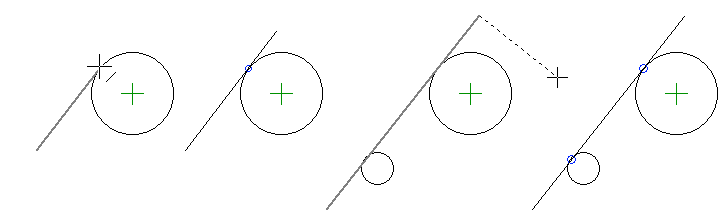

Viivan lisäyksessä tangenttiviivaimella joko piste-kaari tai kaari-kaari asetuksella syntyy tangenttiehto.
-

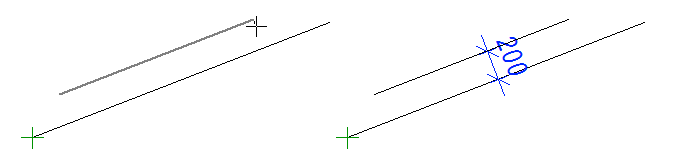

Yhdensuuntaisviivaimella (etäisyys) syntyy etäisyysehto.
Huomaa
-
Asetus on valittavissa, kun 2D-rajoitustenratkaisija on käytössä.
-
Asetus ei vaikuta niihin geometrisiin ehtoihin, joilla sidotaan toisiinsa parametrisen talomallin rakennusosia (seinät, ikkunat, ovet, katot jne.).
-
Piirustuksen geometrisia ehtoja sisältävät elementit säilyttävät ehtonsa, jos 2D-automaattiehdot asetetaan pois käytöstä kesken piirustuksen suunnittelua. Sen sijaan tämän jälkeen lisättäviin uusiin elementteihin ei lisätä automaattisesti geometrisia ehtoja.
-
Voit poistaa viivaan automaattisesti lisätyn ehdon valitsemalla viivan, ja tilannekohtaisen toiminnon
