Osien piilotus piirustuksesta

Video

Osien piilotuksesta piirustuksesta löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkkiä

Tämä teksti on generoitu videon litteroinnin perusteella

Osien piilottaminen piirustuksessa

Tällä toiminnolla voit piilottaa valittuja osia tai alikokoonpanoja piirustuksen näkymästä ilman, että ne poistuvat itse 3D-mallista tai kokoonpanosta. Ominaisuus on hyödyllinen esimerkiksi silloin, kun halutaan yksinkertaistaa piirustusta tai näyttää vain tietyt osat asiakkaalle tai tuotantoon.

Mitä osien piilottaminen tekee?

• Piilottaa valitut osat vain valitusta piirustusnäkymästä.

• Ei poista osia kokoonpanosta tai 3D-mallista.

• Piilotus on näkymäkohtainen: jokaisella projektiolla voi olla oma piilotuslistansa.

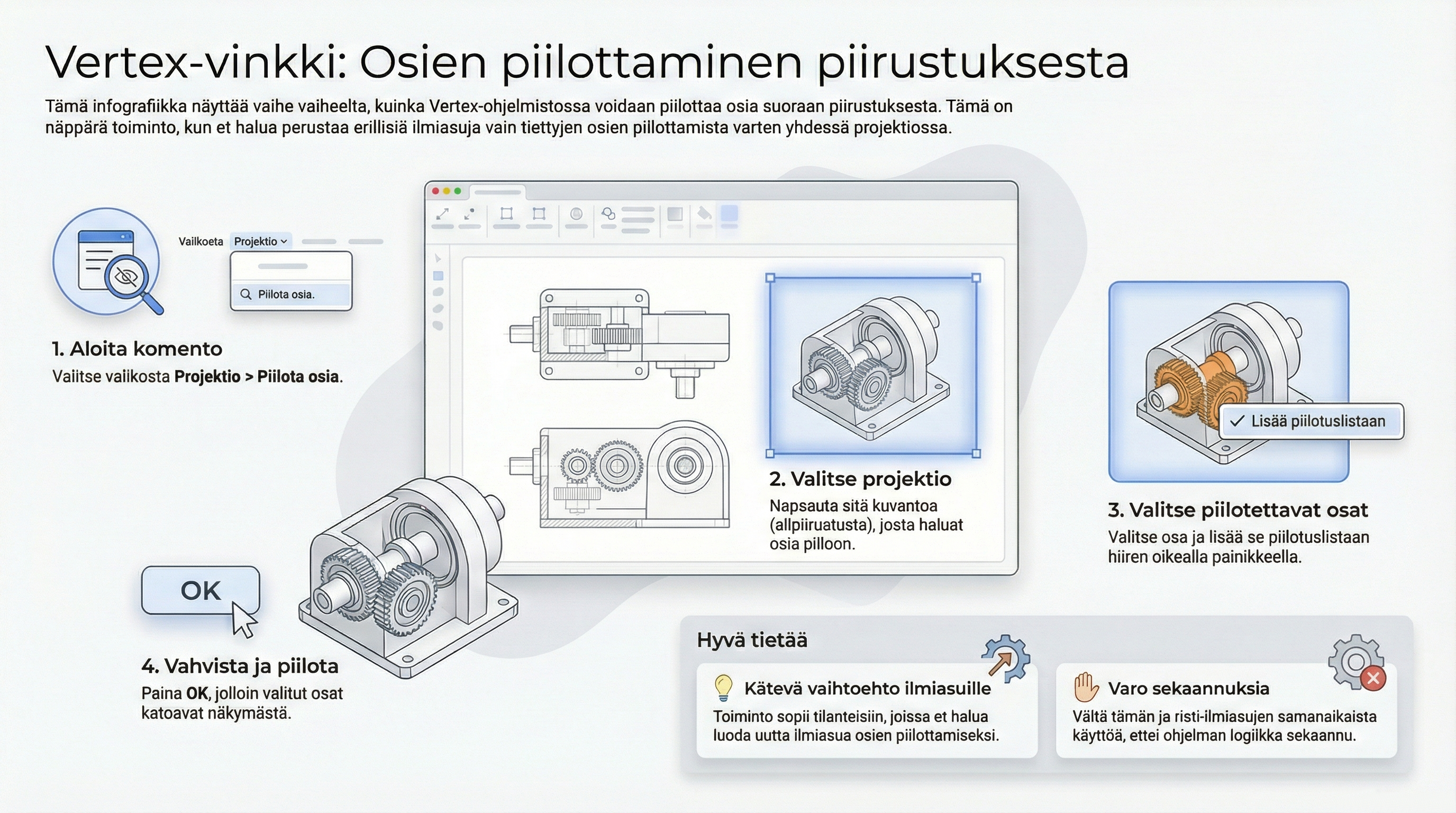

Osien piilottaminen piirustuksessa – vaihe vaiheelta

1. Avaa piirustus

   • Avaa haluamasi piirustus, jossa on kokoonpanon näkymä.

2. Valitse näkymä, jota haluat muokata

   • Klikkaa sitä piirustusnäkymää (projektiota), josta haluat piilottaa osia.

3. Avaa piilotuslista

   • Napsauta näkymää hiiren oikealla.

   • Valitse valikosta komento, joka avaa osien piilotukseen liittyvän toiminnon (esim. Piilota osia… / Piilotuslista… riippuen versiosta).

4. Valitse piilotettavat osat

   • Avautuvaan listaan tulee näkyviin kyseisessä näkymässä mukana olevat osat ja alikokoonpanot.

   • Valitse listalta se osa, jonka haluat piilottaa.

   • Napsauta hiiren oikealla valittua osaa → osa siirtyy piilotuslistaan.

   • Voit lisätä samalla kertaa useampia osia piilotuslistalle valitsemalla ne yksitellen ja käyttämällä samaa toimintoa.

5. Hyväksy piilotukset

   • Kun piilotettavat osat on valittu, paina OK.

   • Valitut osat katoavat piirustusnäkymästä, mutta pysyvät edelleen kokoonpanossa ja muissa näkymissä.

Useamman osan piilottaminen kerralla

• Voit lisätä useita osia piilotuslistaan ennen kuin hyväksyt muutokset:

  • Valitse useampi osa listalta ja lisää ne piilotuslistaan.

  • Paina vasta lopuksi OK, jolloin kaikki listalle lisätyt osat piilotetaan kerralla.

Piilotettujen osien palauttaminen näkyviin

1. Valitse sama piirustusnäkymä, josta osat on piilotettu.

2. Avaa uudelleen piilotuslista (hiiren oikea näkymän päällä → piilotus-/näyttötoiminto).

3. Etsi piilotuslistalta osa, jonka haluat takaisin näkyviin.

4. Poista osa piilotuslistalta (esim. poistokomennolla tai ruksin poistolla).

5. Hyväksy muutokset painamalla OK – osa palaa näkyviin kyseiseen näkymään.

Vinkkejä ja huomioita

• Näkymäkohtaisuus
  Piilotus vaikuttaa vain siihen näkymään, jossa piilotus on tehty. Sama osa voi olla toisessa näkymässä edelleen näkyvissä.

• Ei vaikutusta osaluetteloon (BOM) ellei erikseen määritelty
  Yleensä piilotus on vain graafinen ominaisuus. Jos osaluetteloa rajataan, se tehdään erikseen osaluettelon asetuksilla.

• Käyttökohteita

  • Räjäytyskuvien selkeyttäminen.

  • Vaihtoehtoisten kokoonpanoversioiden esittäminen samalla piirustuksella.

  • Taustalla olevien apurakenteiden piilottaminen, jotta pääosat erottuvat.
