Ohutlevykartion niittaus

Video aiheesta

Aiheesta löytyy webinaarivideo Vertex Systems Oy:n internet-sivuilta:

Ohutlevykartion niittaus

Tämä teksti on generoitu videon litteroinnin perusteella

Niitattavan ohutlevykartion mallinnus Vertex G4:ssä

Tässä artikkelissa kuvataan vaihe vaiheelta, miten mallinnat niitattavan ohutlevykartion Vertex G4:ssä niin, että kappale voidaan levittää auki, valmistaa ohutlevystä ja niitata kasaan.

Painopiste on siinä, että kartio on parametriseksi ohjattavissa (esim. ala- ja ylähalkaisija, korkeus) ja että aukilevitys, niittireiät ja lipare toimivat luotettavasti.

1. Lähtökohta: kartion luonnos

1. Avaa uusi 3D-malli ja valitse sopiva perusnäkymä luonnostelua varten (esim. Front).

2. Piirrä kartion leikkauskuva:

   • Lisää pyörähdysakseli keskelle (pystysuora viiva).

   • Piirrä kartion muotoviiva akselista ulospäin (ala- ja yläreunan ääriviiva).

3. Mitoita luonnos halkaisijamitoilla:

   • Käytä halkaisijamitoitusta (ei tarvetta D1/2 -tyyppisille kaavoille).

   • Mitoita:

     • Alaosan halkaisija (esim. D_ALA).

     • Yläosan halkaisija (esim. D_YLÄ).

     • Korkeus (esim. H).

4. Nimeä muuttujat selkeästi:

   • Vältä yleisiä kirjainyhdistelmiä kuten D, d, t, s, joita käytetään usein muualla (komponenteissa, kaavoissa).

   • Käytä mieluummin kuvaavia nimiä: D_ALA, D_YLÄ, KORKEUS, LEVYN_PAKSUUS.

Näin kartion geometria on helposti muutettavissa pelkillä mitoilla.

2. Pyörähdyskappaleen muodostaminen

1. Muunna luonnoksessa piirretty keskilinja pyörähdysakseliksi:

   • Valitse viiva.

   • Valitse valikosta esim. Muoto-ohjausapu → Pyörähdysakseli.

   • Vedä akseli mielellään hieman muotoviivan ohi, jotta se ei ”hukkuisi” viivan alle myöhemmin.

2. Luo kartio pyörähdystoiminnolla:

   • Valitse profiili (muotoviiva).

   • Valitse pyörähdysakseli.

   • Pyöräytä 360°.

Tässä vaiheessa sinulla on tavallinen pyörähdyskappale, ei vielä ohutlevykappale.

3. Kartion muuttaminen ohutlevykappaleeksi

Koska tavoitteena on niitattava ohutlevykartio, kappale täytyy muuttaa ohutlevyksi ja saada siitä toimiva aukilevitys.

1. Luo pintaketju kartion pinnasta:

   • Käytä Pintaketjun offset -toimintoa kartion ulkopinnasta.

   • Offset-arvoksi voi tulla 0, jos käytät jo valmista pintaa, tai tarvittaessa siirrä pintaa.

2. Muuta pinta levyksi (ohutlevyksi):

   • Valitse pintaketju.

   • Käytä toimintoa tyyliin Levyksi muovaus / Levyksi muovautuminen.

   • Valitse:

     • Käytetäänkö sisäpintaa, keskipintaa vai ulkopintaa viitepintana.

     • Levyn paksuus (esim. 0,7 mm).

3. Valitse materiaali ohutlevykirjastosta:

   • Avaa materiaalivalinta.

   • Valitse ohutlevymateriaali (ohutlevykirjasto).

   • Materiaalin kautta tulevat paksuus, mahdollinen taivutuskerroin jne. ohutlevytoimintoja varten.

Nyt sinulla on ohutlevyksi määritelty kartio, jolle voidaan tehdä aukilevitys.

4. Aukkosauma ja lipare niittausta varten

Niittaus edellyttää sekä raon että usein myös lipareen, joka asettuu toisen reunan päälle.

4.1 Levyn katkaisu – saumarako

1. Valitse Levyn katkaisutoiminto kartion pintaan.

2. Määritä katkaisulinja:

   • Voit käyttää suoraa, joka kulkee kartion pituussuuntaisesti (”avausviiva”).

   • Sijoita katkaisulinja sopivaan kohtaan (esim. x-akselin suuntaan).

3. Anna raon leveys:

   • Esimerkiksi 1 mm välys levyn reunoihin, jotta kappale on helppo niitata ja toleranssit toimivat.

Tuloksena sinulla on kartio, jossa on pieni avausrako ja reunat aukilevitystä varten.

4.2 Lipare (ylimenokappale) niittejä varten

Videossa mallissa on tehty lipare (pieni jatke) toisen reunan päälle:

1. Valitse se kartion reuna, josta lipare tehdään.

2. Käytä taivutuspiirrettä tai vastaavaa ohutlevytoimintoa:

   • Luo pieni levyjatke, joka ”ylittää” toisen reunan.

   • Pituudeksi voit antaa esim. jonkin vakioarvon (esim. 20–30 mm), riittävä niittiriville.

3. Huomioi käytännön:

   • Lipare voi mallissa ”törmätä” hieman toiseen reunaan, mutta ohuissa peltipaksuuksissa (esim. 0,7 mm) se on tyypillisesti helposti pakotettavissa asennossa.

Lipare toimii niittien kiinnityspintana.

5. Niittireikien mallinnus

Tavoitteena on luoda niittirivi, joka seuraa kartion reunaa ja säilyy mukana aukilevityksessä.

5.1 Ensimmäinen reikä

1. Luo tasopinta niittiriville:

   • Esimerkiksi reunaa pitkin tai lipareen keskellä oleva taso.

2. Piirrä luonnos tasolle:

   • Apuviiva lipareen keskelle, jotta reikäjono keskitetään siististi.

3. Lisää aineen poisto (reikä):

   • Valitse tyyppi: kappaleen läpi (”kappaleen läpi” -asetus), jotta reiät menevät koko levyn läpi.

   • Määritä halkaisija niitin mukaan (esim. Ø4,0 mm).

5.2 Reikäsarjan käyttö (suositeltu)

Videolla korostetaan, että ei suositella luonnossarjoja (”luonnossarja”), vaan reikien sarjoitus tehdään mallin puolella:

1. Valitse juuri tehty reikäpiirre.

2. Luo reikäsarja:

   • Määritä suunta (pitkin liparetta / reunan suuntaisesti).

   • Anna reikien lukumäärä ja väli (esim. 12 kpl, jako 40 mm).

3. Vältä luonnossarjaa:

   • Luonnossarjat toimivat joissain tilanteissa, mutta kokoonpanot, aukilevitys ja jatkokäyttö ovat yleensä luotettavampia, kun sarja on tehty mallin piirteellä (reikäsarja).

Näin saat siistin, tasavälisen niittirivin, joka näkyy sekä 3D-mallissa että aukilevityksessä.

6. Aukilevitys ja määrätietojen tarkistus

Kun kartio ja niittireiät ovat valmiit:

1. Käytä aukilevitystoimintoa:

   • Valitse ohutlevykappale.

   • Luodaan aukilevitetty muoto (”Flat pattern”).

2. Tarkista aukilevityksen tiedot:

   • Pituus, korkeus ja levyn kehämitta.

   • Pinta-ala (neliömetrit) – tätä käytetään usein materiaalin menekin ja hinnoittelun pohjana.

3. Jos pinta-alatiedot eivät näy:

   • Avaa osan ominaisuudet / materiaali.

   • Aktivoi materiaali- tai massarivi uudelleen (klikkaa/ruksaa).

   • Järjestelmä laskee tällöin uudestaan aukilevitetyn levyn pinta- ja mittatiedot.

7. Piirustuksen tekeminen ohutlevykartiosta

Lopuksi tehdään valmistuspiirustus, josta työkaluvalmistus ja peltiseppä saavat tarvitsemansa mitat.

1. Luo piirustus kartiosta:

   • Lisää näkymä aukilevityksestä (yleensä tärkein valmistukselle).

   • Halutessa myös 3D-näkymä kasatussa muodossa.

2. Mittaa oleelliset mitat:

   • Levyn pituus ja korkeus (aukilevityksessä).

   • Reunojen väli ja lipareen mitat.

   • Niittirivien sijainti ja reikien lukumäärä/jako.

3. Lisää ohutlevymerkinnät:

   • Valikosta Merkinnät → esimerkiksi Profiilin tiedot (ryhmä Koneensuunnitelma → Merkinnät).

   • Lisää merkintöihin:

     • Materiaali.

     • Levyn paksuus.

     • Mahdolliset taivutuskertoimet / taivutustaulukot.

     • Pintakäsittely, jos tarvitaan.

Näin piirustus sisältää sekä geometrian että valmistuksen kannalta oleelliset lisätiedot.

Yhteenveto

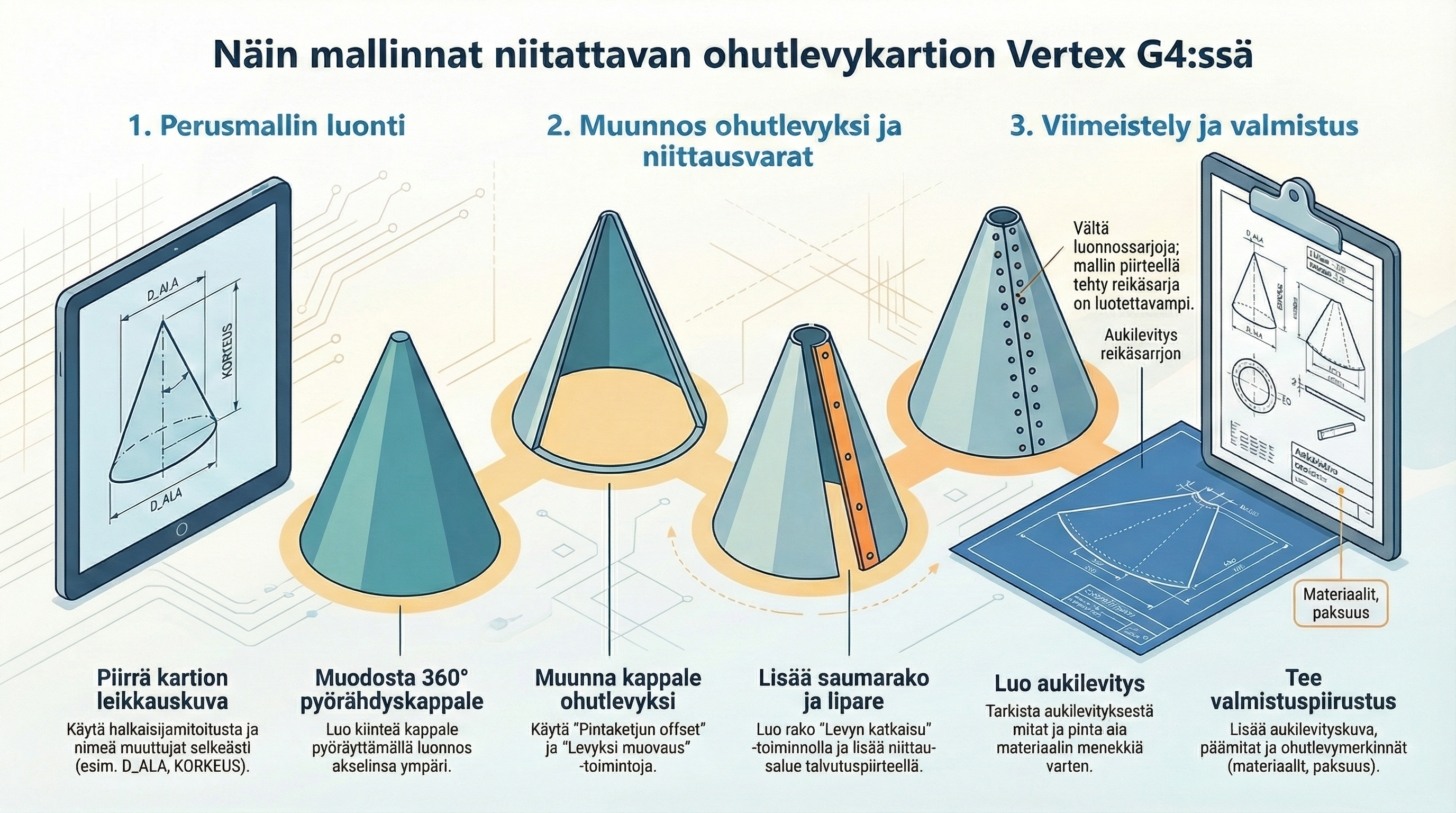

Niitattava ohutlevykartio mallinnetaan Vertex G4:ssä tehokkaimmin seuraavasti:

1. Luonnos kartion leikkauskuvasta, mitoitus halkaisijamitoilla ja selkeillä muuttujanimillä.

2. Pyörähdyskappale luonnoksen pohjalta pyörähdysakselin ympäri.

3. Pintaketjun offset ja Levyksi muovaus, jotta saadaan ohutlevykappale.

4. Levyn katkaisutoiminto luomaan saumarako ja lipare taivutuspiirteellä niittausta varten.

5. Niittireiät: yksi reikä + reikäsarja (ei luonnossarjaa).

6. Aukilevitys ja määrätiedot (pinta-ala, mitat) tarkistetaan.

7. Piirustus aukilevityksestä, jossa mitat, materiaalit ja merkinnät ohjaavat valmistusta.

Kun noudatat näitä vaiheita, saat parametrisesti ohjattavan, aukilevityskelpoisen ja käytännössä valmistuskelpoisen ohutlevykartion, joka on helppo niitata kasaan tuotannossa.
