Mallin tuonnissa esikatselun ohittaminen asetuksia muuttamalla

Video

Tuotujen mallien esikatselun ohituksesta löytyy vinkkivideo Vertex Systems Oy:n Youtube-kanavalta. Klikkaa alla olevaa linkkiä.

Vakioasetusten mukainen tilanne

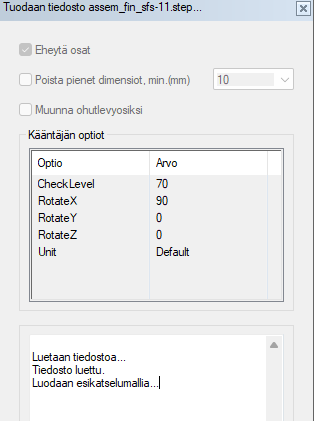

Kun käyttäjä tuo Vertex G4:n sisälle jotain stp- tai iges-siirtotiedostoformaatissa olevaa 3d-mallia, tiedoston kääntäjä tekee tiedostosta ensin ns. esikatselumallin.

Operaation aikana ohjelma käy mallin kaikki osa-alueet läpi. Tämän jälkeen käyttäjä voi vielä säätää parametreja (Eheytä osat, Poista pienet dimensiot jne) ennen

mallin lopullista tuontia G4:n puolelle.

Erittäin isoissa ja monimutkaisissa malleissa tuonnin kokonaisoperaatio voi kestää pitkänkin aikaa.

Mikäli tuontiaikaa halutaan nopeuttaa, voidaan esikatselu-vaihe ohittaa G4:n asetuksia muuttamalla. HUOM: Tämän muutoksen jälkeen käyttäjä ei pysty käyttämään esikatselussa olevia parametrien muutoksia, koska vaihe ohitetaan.

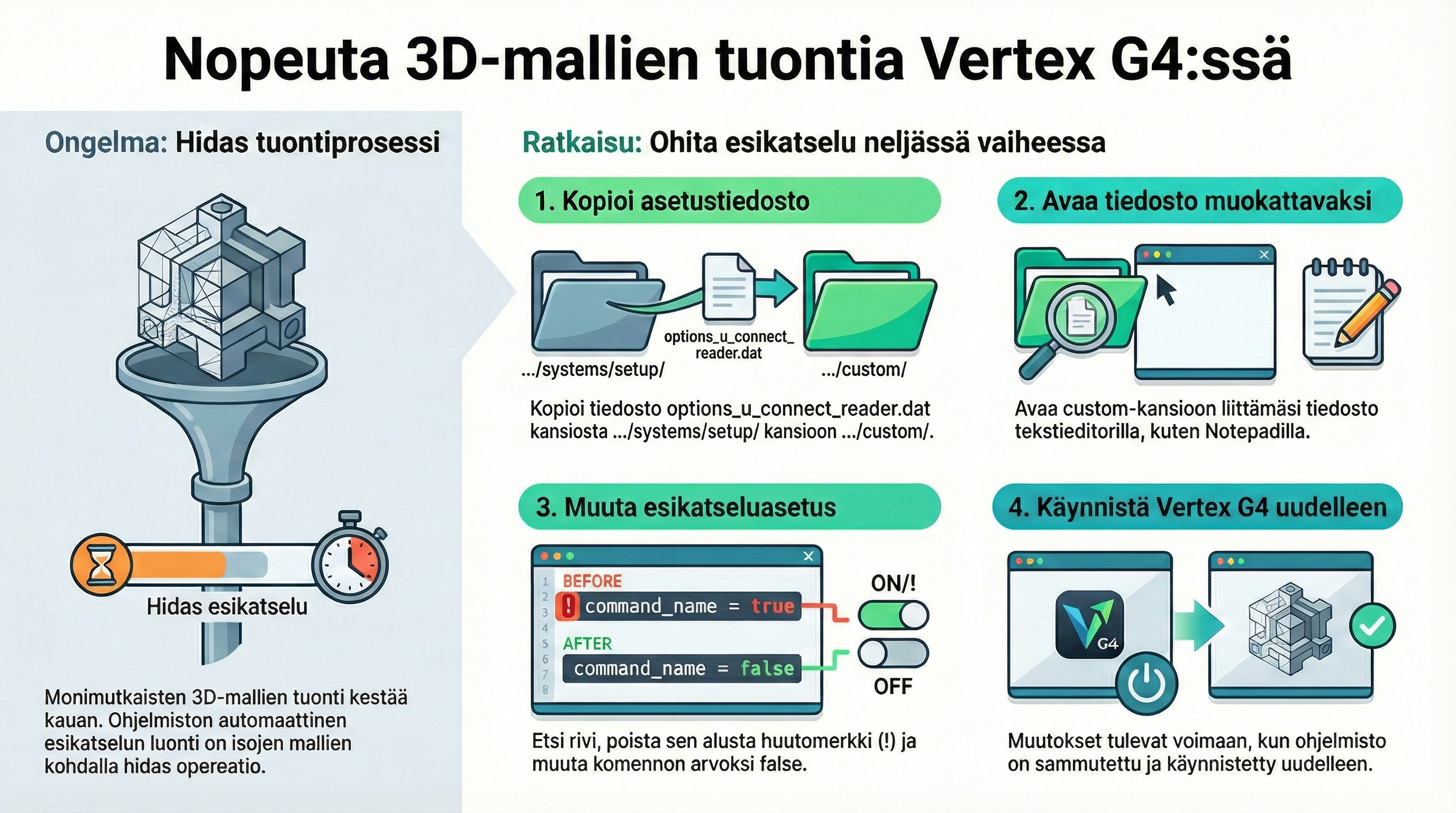

Esikatselun ohittaminen

Esikatselu-toiminnon ohittaminen tapahtuu tuonti-asetuksia muuttamalla. HUOM: Sulje Vertex G4 ennen asetusten muuttamista!

1. Mene C:\vxg4\system\setup-kansioon

2. Kopioi "options_uconnect_reader.txt"-tiedosto

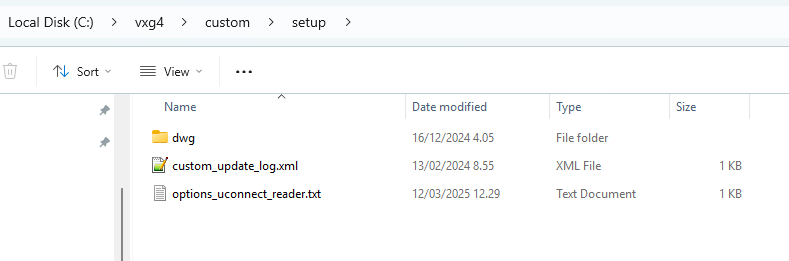

3. Liitä se C:\vxg4\custom\setup-kansioon

     4. Avaa ko. tiedosto nyt tekstieditorilla (notepad, notepad ++ yms.)

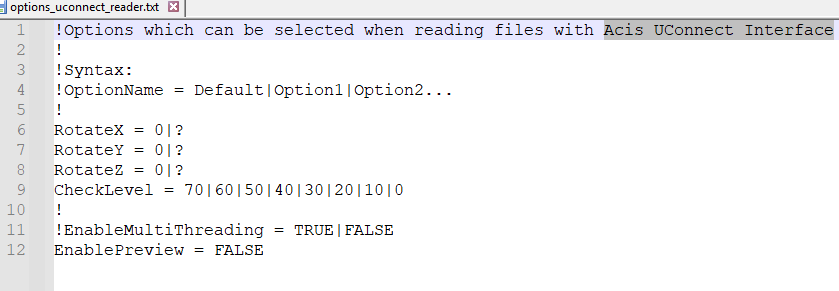

     5. Muuta tiedoston tekstiä oheisen kuvan mukaiseksi, eli alimmalta riviltä huutomerkki alusta pois ja komennon tilaksi "FALSE"

   6. Tallenna tiedosto ja sulje.

 7. lataa Vertex G4 uudestaan. Tämä jälkeen esikatselun ohittamis-toiminto on käytössä

HUOM: Mikäli haluat palauttaa esikatselun takaisin toimintaan, poista ko. asetustiedosto custom-kansiosta.

Aiheesta löytyy Vertexin Youtube-kanavalta video:

Tuotujen mallien esikatselun ohitus
