🤔 Stp-tiedostot näkyvät punaisella

Olen tuonut Vertex G4:n sisälle internetistä löytyneen 3d-mallin, joka on STL-formaatissa.

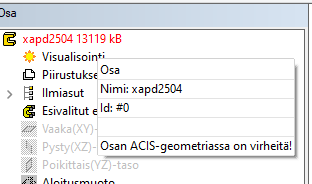

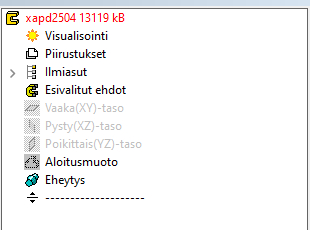

Mallissa näkyy nimi punaisella.

Lisäksi osan päälle viedessä hiiren informaatio-kentässä lukee “Osan ACIS-geometriassa on virheitä!”

Mikä on tämä viesti, mitä se tarkoittaa ja mitä on tehtävä, jotta malli näyttäisi taas normaalilta?

🌱 Ratkaisu

Kyseessä on tilanne, jossa tuodun mallin ACIS-geometria on virheellinen. Mallin geometria täytyy siis korjata, jotta malli olisi täysin käyttökelpoinen vietäessä se johonkin Vertex G4 kokoonpanoon.

Yleensä tuoduissa malleissa virheitä aiheuttavat pyöristykset ja kaksoiskaarevat pinnat tai pikemminkin niiden saumakohdista löytyvät virheet (reiät jne.). Myös mallien sisäpuolella olevat pinnat ovat yleisiä ongelman aiheuttajia.

Ohjeita mallin tuontiin:

Step-tiedoston tuonti (vertex.fi)

Mallin korjaukseen löytyy vinkkivideo, jonka työtapoja voit kokeilla omiin malleihisi

Tuodun mallin pintojen korjaus (youtube.com)

Tämän lisäksi voit G4 2024-versiossa käyttää apuna myös piirteentunnistoimintoa, jolla voit yksinkertaistaa/keventää mallia poistamalla siitä piirteitä ja tätä kautta myös saada geometria korjatuksi ja mallin muuttumaan punaisesta normaaliksi.

Piirteentunnistus (vertex.fi)

Viimeinen keino, jos mikään muu ei auta tai toimi, on tehdä tuotua mallia hyväksikäyttäen oma kevyt mallinnus mallintamalla sen päälle kokoonpanossa oma uusi malli, jota sitten voi käyttää omissa kokoonpanoissa tuodun mallin asemesta.

Tuodun mallin keventäminen (youtube.com)

Ohje-artikkeli tuodun mallin keventämisestä:

Kevennä malleja, nopeutat työtäsi (vertex.fi)

HUOM: Nyt ei siis ole kyseessä Vertexin puutteet vaan stp-tiedostojen kanssa esiin tulevat yleiset haasteet cad-ohjelmasta riippumatta. Jos et tunne stp-tiedostomuotoa tarkemmin, kannattaa siihen tutustua vaikka wikipedian puolelta: ISO 10303-21 - Wikipedia

Kyseessä on se, että alkuperäisen mallin tekijä ei ole itse keventänyt mallia vaan tallentaa oman mallinsa suoraan kaikkine yksityiskohtineen stp-formaattiin. Koska kysymyksessä on universaali käännöstiedostomuoto erilaisten cad-ohjelmien välillä, ongelmia malliin voi tulla jo alkuperäisen mallin käännöksessä stp-formaattiin (reikiä pintaan jne.) ja taas vastaanottavassa päässä (Vertex G4 tässä tapauksessa) ei niitä pystytä välttämättä suoraan korjaamaan.

Keventäminen liittyy lähinnä siihen, että nämä tuodut liian yksityiskohtaiset mallit hidastavat isoja kokoonpanojen käsittelyä ja varsinkin silloin kun niissä on geometrisiä virheitä. Jos mallin geometriasssa on virheitä (koloja jne.), haittaa se mallin toimintaa yleisesti ja voi aiheuttaa odottamattomia ongelmia.
