Selain ei näytä mallia, piirustusta tai juuri kirjastoitua komponenttia, piirrettä tai symbolia. Tai koko selain näyttää kadonneen.

Selaimen oikea käyttö ja vinkit

Peruskäyttö

  • Selaimen saa tarvittaessa päälle ja pois näppäimellä:B.
  • Jos selaimen oikean yläkulman nuo on vasemmalle
    , poistuu selain heti valinnan jälkeen. Tämä sopii, jos selain on säädetty koko ruudun kokoiseksi ja kun noudetaan malli tai piirustus arkistosta muokkaamista varten.
  • Jos selaimen oikean yläkulman nuo on alhaalle
    , jää selain työpöydälle, vaikka valinta tehtiin. Tämä sopii jos selain on reunassa kiinni ja kun lisätään osia ja komponentteja kokoonpanoon.

Hakeminen syöttämällä rajaavia hakuehtoja.

  • Yläkulman kenttään voit syöttää merkkijonon ja jos painat nuolinäppäintä , kohdistuu haku ”kaikkiin” kenttiin eli mallin tunnukseen ja kolmeen kuvauskenttään.
  • Jos painat suurennoslasia , kohdistuu haku yksinomaan tunnus-kenttään (eli mallin tai piirustuksen nimeen).

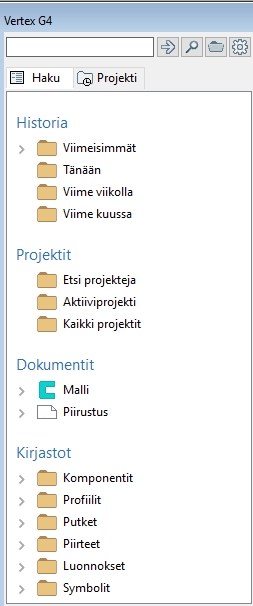

  • Historia näyttää viimeksi avatut.
  • Projektit kohdasta voi etsiä projekteja, tai nähdä aktiivin tai kaikki projektit. Projektin valinnan jälkeen pääset näkemään projektin alla olevat mallit ja piirustuksen.

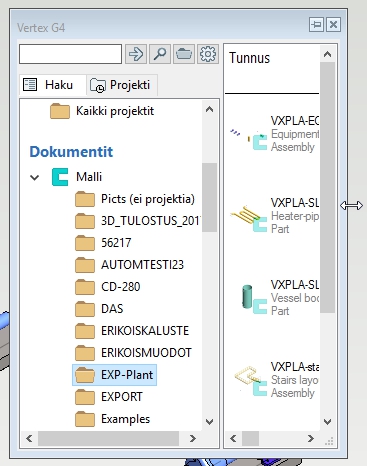

  • Dokumentit kohdasta avautuu erikseen malleille ja piirustuksille projekti- (+ picts) kohtainen lista, josta voit selata malleja/piirustuksia.
  • Jos valitset ”Malli” tai ”Piirustus”-kohdan, saat hakukortin, johon voit syöttää arkistotietojen hakuehtoja.
  • Kirjastot kohdan alta avautuvat mm symbolit ja komponentit.

Näkymät

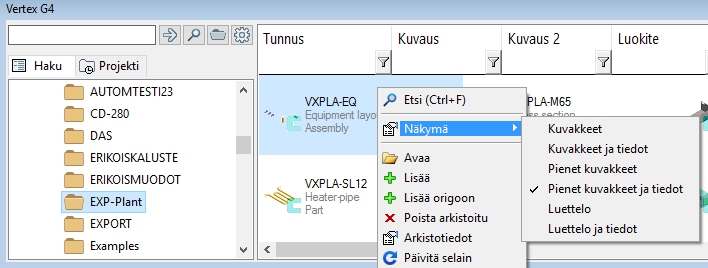

  • Saat selaimeen erilaiset näkymät, kun otat tilannekohtaisen valikon ja sieltä toiminnon ”Näkymä”. Näkymät ovat ryhmä kohtaisi esim: mallivalikolla voi olla eri näkymä, kuin mitä piirustusvalikolla on.
  • Oikealla selain on raahattu reunasta irti, sekä näkymänä on ”Luettelo ja tiedot”.

Toiminnot valitulle objektille

  • Jos kaksoisnapsautat tiedoston kuvaketta, avataan se oletuksena omaan ikkunaansa.

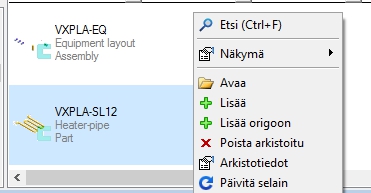

  • Kun napsautat kerran tiedostoa, voit tilannekohtaisen valikon avulla lisätä mallin aktiiviseen kokoonpanoon, poistaa mallin arkistosta (eli tuhota mallin ja sen arkistotiedot) tai katsoa (mallin ja piirustuksen) arkistotietoja.
  • HUOMAA: Osan, koonnan tai komponentin voit lisätä kokoonpanoon myös raahaamalla valittua objektia muutaman sentin.


Havaitut ongelmat


Kirjastoon lisätty komponentti, piirre tai symboli ei näy selaimessa?


  • Nopeussyistä selainta ei päivitetä jokaisen kirjastoinnin yhteydessä, joten ”selain jää jälkeen”.
    • Ota tilannekohtainen valikko ja sieltä toiminto ”Päivitä selain”





Malleja tai piirustuksia ei näy lainkaan selaimessa?

  • On raportoitu tapauksia, joissa käyttäjä on vetänyt selaimen pois reunasta ja sen jälkeen on pienentänyt selainta, jolloin haettavat tiedostot eivät löydy.
    • Tartu ikkunan oikeaan reunaan ja vedä selainta kookkaammaksi.


Selainta ei ole lainkaan näkyvissä.

  • On raportoitu tapauksia, joissa selainta ei saa esille B -näppäimellä, eikä se tule esiin vaikka ohjelma käynnistetään uudelleen.

Syy:Selain on raahattu reunasta vetämällä joko niin kapeaksi ettei sitä juuri huomaa, tai selain on onnistuttu raahaamaan lähes kuvaruudun ulkopuolelle.
Ratkaisu:Sulje muiden sovellusten ikkunat ja etsi kuvaruudulta tai Vertex-työpöydältä ”erikoista tai ylimääräistä” reunaan ja vedä selainta kookkaammaksi tai takaisin työpöydälle.
Ratkaisu2:Jos edellinen ei auttanut ja olet valmis luopumaan selaimen historia-listauksesta, niin toimi seuraavasti:
  • Sulje Vertex.
  • Poista Vertexin kotihakemistosta (esim. vxg4/user) tiedosto windows.xy tai ainakin em. tiedoston pari viimeistä riviä, jotka alkavat ”EC:embedded_container_...”,
    esim:EC:embedded_container_panelrc_left_instance_014f1cfc-6bf4-4ed9-b64e-2c9ca2c74b28:117:795
    EC:embedded_container_panelrc_right_instance_1f03cd7d-f4bb-4e78-a886-4e9789edf622:285:795
  • Poista Vertexin kotihakemiston browsers-kansion (esim.vxg4/user/browsers) sisältö, eli kaikki *.xml-tiedostot. Ohjelma luo nuo tiedostot tarvittaessa uudelleen.


Avansanat: selain
